Máquina de pelletização de PET de alta capacidade PVC reciclar extrusora de parafuso duplo Linha de pelletização de fios de lavagem de água

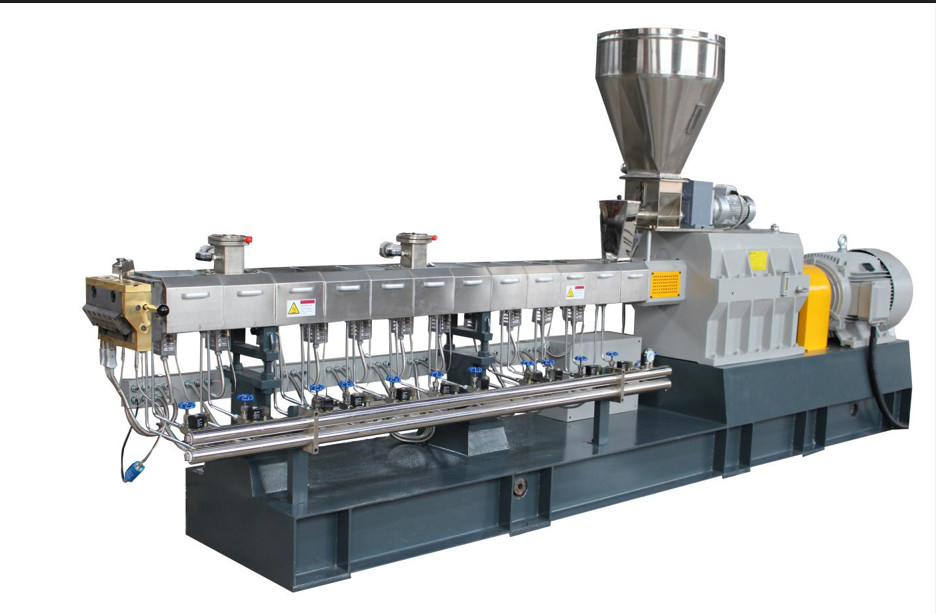

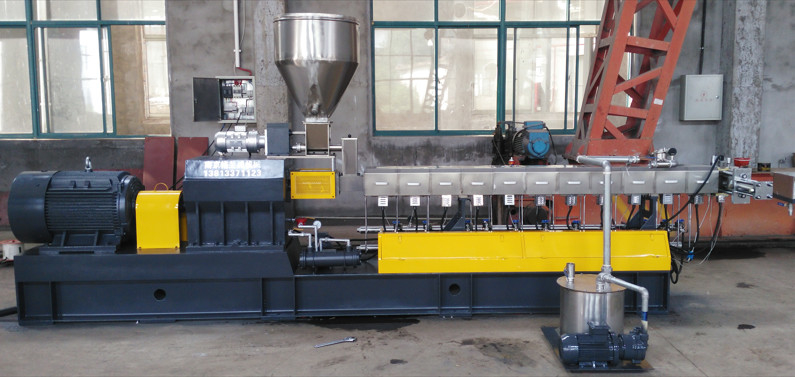

Água extrusora de parafuso duploflinha de pelotização de fios exuberantes GTE-52B/40/500-55kw

A. Condição de uso:

Aplicação: chips ou flocos PET

Saída: Cerca de 130-200 kg/h, de acordo com a matéria-prima, fórmula e condição de processamento, etc.

Fonte de energia elétrica:3 × 380V cinco fios; 50Hz;

Ar comprimido: 5-8 barras

Água:-3-5bar; -10-30℃;

Os requisitos não devem conter impurezas, que possam causar bloqueio e corrosão do trocador de calor

B. Itens comerciais:

Especificação principal

1.Carregador de parafuso

• Carregador de parafuso ZJF-300, potência do motor é de 1,5 kw
• A capacidade da carregadeira é de 400 kg
• todas as peças que entram em contato com a matéria-prima são feitas de aço inoxidável.

2.Máquina host GTE-52B L/D=44 R máx = 500 rpm

• A potência do motor principal é de 55 kW (AC), que é produzida pela Siemens além da fabricação de motores. O controle ABB é usado para ajuste de velocidade
• Caixa de engrenagens tipo B de alta velocidade e alto torque, e a taxa de redução é de 3: 1. A máquina compacta apresenta redução de velocidade integrada e transferência de torque com um design de três eixos paralelos. Os rolamentos SKF são usados ​​no redutor, no dispositivo de transferência de torque e como rolamento radial no eixo de saída. O material da caixa de engrenagens é 40CrNiMoAlA e a precisão de usinagem é de 6 graus.
• Diâmetro do parafuso: Φ51,4 mm, L/D = 44:1 e o parafuso é do tipo bloqueador. O eixo do núcleo do parafuso é feito de 40CrNiMoA, e os componentes da rosca do parafuso se conectam ao eixo do núcleo em uma curva envolvente, que apresenta alta intensidade, grande carga e fácil desmontagem e montagem. Os componentes do parafuso são feitos de aço ferramenta de alta qualidade e alta velocidade, W6Mo5Cr4V2, que recebe tratamento térmico com endurecimento a vácuo em alta temperatura. Dureza total: HRC58~60.

Comprimento do cano: L=210mm/seção. Corpo de cano de 11 seções. O cano é feito de 38CrMoAlA. Maneira de resfriamento do barril: Resfriamento a água. O 1^stbarril é usado para alimentação de materiais; o 5^oé o barril de ventilação e o 8.10^thbarril é para vácuo, o 11^obarril é para extrusão. Os demais barris são do tipo boca fechada.

Sistema de aquecimento: 11 seções para aquecimento (incluindo trocador de tela e matriz). O aquecedor de cobre fundido é usado para a primeira, segunda e seção da cabeça de roscar, o aquecedor de alumínio fundido é usado para as outras seções. A eficiência do aquecimento é alta e o efeito de manutenção da temperatura é bom, assim como o amianto usado fora do aquecedor. A resistência de isolamento contra o solo do aquecedor é superior a 10MΩ e a potência total de aquecimento é de cerca de 25 kW.

3.Alimentador de parafuso duplo GTE-50

• Um conjunto de alimentador cuja potência do motor de alimentação é de 0,75 kW. O controle de frequência ABB é usado para ajuste de velocidade. a relação de velocidade é 17:1.
• Há um dispositivo de agitação horizontal no corpo do alimentador e graxa lubrificante dentro da caixa de engrenagens do alimentador.
• O material da tremonha é de aço inoxidável e é um parafuso de mola utilizado no alimentador.

4.Sistema de lubrificação a óleo

• Potência da bomba de óleo: 0,55 kw
• Modelo de óleo de lubrificação: Marca Hai 6402 fabricado em Xangai, óleo de engrenagem de carga média, modelo: 85W/90GL - 4.
• Modelo do condensador:SL-408
• Modelo de bomba de óleo lubrificante:NB – B10

Usando o filtro para limpar a sujeira do óleo. Proteja a caixa de velocidades para uma vida longa.

Usando o indicador de pressão monitore a lubrificação do óleo.

5.Sistema de água macia

• O interior do corpo do barril emprega resfriamento com água macia e os tubos principais de entrada e saída são de aço inoxidável.
• A caixa de água macia está separada do corpo do barril, conveniente para limpar e reparar.
• Válvula solenóide Holland JOCK
• Tipo de resfriamento: resfriamento a água
• Potência da bomba de resfriamento: 0,55 kW

6.Sistema de vácuo

• Bomba de vácuo de anel de água
• Motor para potência motriz: 2,2 kw
• A capacidade inspiratória máxima: 8-20L/S
• O tubo conecta a bomba de vácuo e a câmara de vácuo possui válvula de retenção para evitar o refluxo da água.

7.Trocador de tela hidráulico

• trocador de tela hidráulico, filtro de placas, tamanho de filtro muito maior. a operação do trocador de tela é simples, o que pode alcançar a continuidade da produção
• Aquecedor de cobre fundido
• A potência da estação hidráulica é de 2,2 kw, cilindro duplo para troca de tela

8.Cabeça de matriz de resfriamento de água

• Matriz tipo Derrick, aquecedor de haste é usado para a cabeça de rosca
• Furo 9 - Φ5,5 mm

9.Água de descargacocho

• A calha de água é feita de aço inoxidável SUS304, Modo: 3000mm
• A calha pode ser movida por cilindro de ar. Que normalmente opera quando inicia ou fecha a máquina
• Possui placa para controlar a pressão do fluxo de água. Com conexão de tubo flexível.

10.Peletizador de lavagem

• Capacidade máxima do peletizador: 300 kg/h
• Quantidade máxima de fio: 20 unidades
• Tamanho do produto: Φ3 × 3mm
• Potência do motor para peletizador: 4 kw
• Controlador de velocidade: ABB
• Material do rolo peletizador: corpo em aço inoxidável com lâminas Zc60.

11.Máquina de desidratação

• A potência do motor é de 3 kW
• A potência da bomba d'água é de 2,2 kw
• Um conjunto de tanque de resfriamento de água

12.Peneira vibratória

• Peneira vibratória ZS-0.3.
• A potência do motor é 0,4 kw × 1
• A capacidade da vibração é de 300 kg/h

13.Silo de produto

• Potência do soprador: 2,2 kW
• As tubulações são de aço inoxidável
• Volume do silo: 0,8 cbm
• Material: aço inoxidável
• Com válvula de descarga

14.Armário elétrico

• 3 × 380 V, CA, 50 Hz.
• Os principais componentes de controle são produtos LG.
• Os botões de controle são produtos Schneider da França.
• Motor principal: CA, motor 55 kW
• O conversor ABB é adotado para o dispositivo de regulação de velocidade da máquina host
• O conversor de frequência ABB é adotado para o dispositivo de regulação de velocidade do alimentador.
• Faixa do medidor de pressão: 0-25 Mpa.
• A válvula eletromagnética é de Jorc da Holanda.
• O sistema de controle elétrico controla o sistema de controle de temperatura, o sistema de condução e o sistema de controle de intertravamento.

15.Peças de reposição

• Elementos de parafuso ~400mm
• Aquecedor elétrico Aquecedor fechado de alumínio fundido 1 par

Aquecedor de alumínio fundido aberto 1 par

Aquecedor de cabeça de rosca 1 par

• Selo de óleo reforçado 3 peças
• Anel em forma de “O” 2 peças
• Caixa de ferramentas 1 unidade
• Barra de cobre Φ30 × 250mm 1 peça
• Luvas de amianto 2 peças

16.Documentos técnicos

• Desenhos de montagem elétrica 1 conjunto
• Manual do usuário da extrusora de rosca dupla 1 conjunto
• Manual do usuário do conversor de frequência 1 conjunto
• Manual do usuário do medidor de controle de temperatura 1 conjunto
• Esboço do mapa da estrutura da caixa de engrenagens 1 conjunto
• Desenho de combinação de parafusos 1 conjunto
• Certificado de competência 1 conjunto
• Especificação e certificação do conjunto adquirido da peça 1
