Name: Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132
Brand: Shenzhen HYPET Co., Ltd.
SKU: Linha de produção de tubos de PVC de 3''- 4''
Price: 48000 USD
Availability: InStock

Para casa > produtos > Linha plástica da extrusão da tubulação >

Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132

Linha de produção de tubos de PVC de qualidade estável

Linha de produção de tubos de PVC de 3''- 4''

Lugar de origem:

China

Marca:

Hypet

Certificação:

ISO9001,CE

Número do modelo:

Linha de produção de tubos de PVC de 3''- 4''

Contacte-nos

Solicite um orçamento

Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132

Detalhes do produto

Palavras-chave:

Linha de produção de tubos de PVC de 3''- 4''

Produto final:

Tubulação do PVC

Escala da tubulação:

3''- 4'

Cavidades:

Solteiro

Modelo de extrusora:

65/132

Tipo de extrusora:

Tipo de parafuso duplo cônico

Potência do motor principal:

37 kW

Max Output:

300kg/h

Sistema de controlo:

PLC com tela táctil

Material de processamento:

Pó do PVC

Garantia das peças principais:

1 ano

Serviço de instalação de engenheiros:

- Sim, sim.

Destacar:

Linha de produção de tubos de PVC de qualidade estável

Linha de produção de tubos de PVC de 3''- 4''

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

USD 48000/set

Detalhes da embalagem

Pacote padrão para transporte marítimo

Tempo de entrega

35~45 dias

Termos de pagamento

L/C, T/T

Habilidade da fonte

Máquina de fabricação de tubos de PVC de 3'-4' 100sets por ano

Produtos relacionados

Vídeo

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Obtenha o melhor preço

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

Obtenha o melhor preço

Vídeo

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

Obtenha o melhor preço

Vídeo

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Obtenha o melhor preço

Contacte-nos

+86-755-25851030

Contacte agora

Descrição do produto

3''- 4''PVC cano Linha de produção com extrusora de parafuso duplo cônico HYZS65/132

A. Especialidade da linha de extrusão de tubo HYPET PVC 3''-4''

SN	Unid	Descrição
Características	Alto rendimento	300kg/h, com alta velocidade
	Alta eficiência	Qualidade estável e operação eficiente tornam altamente qualificados
	Economia de energia	Pode economizar energia de 20 a 30% por máquina e software.
	Controle inteligente de IA	Software PLC + HYPET para controlar a operação automaticamente e salvar cada caso de formulação.
Informações da máquina	Produtos	Tubo Caco3 alto e normal
	Matéria-prima	Pó de PVC
	Saída	250-300 kg/hora
	Faixa de diâmetro de produtos	Φ3”--Φ4”

Condição de trabalho	Energia elétrica	Trifásico, 420v +/- 10%, 50Hz (outros para opção
	Potência total	70kw para instalação de energia, potência real de funcionamento: 37kw
	Água de resfriamento	≤ 20°C ≥ 0,3Mpa
	Água comprimida	>0,3m3/min, >0,5Mpa
	Tamanhos totais (CLA)	22.0001.6002.500mm
Explicação geral da máquina	Altura central	1000 mm
	Direção de operação	Da direita para a esquerda (outro pode ser opcional)
	Saída	A capacidade de produção varia de acordo com os materiais e o condições de operação.
	Observações sobre tecnologia	reserva-se o direito de melhorar a especificação da linha, caso haja alguma modificação no futuro, o cliente não será informado

B.Construção de linha de produção

SN	Descrição	Quantidade (conjunto)
1	Extrusora de parafuso duplo cônico HYZS65 / 132 com potência do motor de 37kw equipada com dois alimentadores automáticos, um é principal, outro é alimentador lateral para enchimento de alto Caco3	1
2	Carregador automático	1
3	Morrer Cabeça	1
4	Tanque de vácuo (controle automático)	1
5	Reboque a unidade com 4 garras	1
6	Cortador planetário com sistema hidráulico de alimentação de facas	1
7	Empilhador	1

Observações:

1. Condição do preço Ex-works Wuhan China

2. Modo de pagamento: 30% do total será pago por T/T como depósito, o saldo será pago após o teste e antes do envio por T/T. ou L/C à vista

3. Prazo de entrega: 60 dias após a confirmação do pedido.

4. Período de validade: 30 dias após a emissão

5. Garantia: um ano após o comissionamento na loja do cliente

6. Treinamento: tanto na China quanto na loja do cliente estão disponíveis

7. Se necessário, o fornecimento pode enviar os engenheiros ao comprador para comissão sob a condição, mas o comprador pagará o voo de ida e volta, hotel e refeição, e o salário de 80 USD/dia/uma pessoa.

C. Especificação da Máquina

1.HYZS-65/132alto rendimentoextrusora de parafuso duplo1 conjunto

SN	Nome das peças	Especificação	Descrição
1	Extrusora	Modelo de extrusora	Parafuso duplo cônico HYZS-65/132
		Saída	250-330kg/h para tubo 150-200kg/h para perfil ou mais
		Altura central	1000 mm
		Dimensão	3000 x 1300 x 2600 mm
		Peso	2700kg
2	Parafuso	Diâmetro	Ø65/132mm
		Material	38CrMoAlA + liga especial
		Terminar	Preenchido com nitrogênio (0,50 ~ 0,70 mm de profundidade) e polido
		Velocidade de rotação	0~48 rpm
		Núcleo do parafuso	Controle automático de temperatura (O resfriamento de óleo será opcional)
3	Barril	Barril bimetálico especial	Em duas partes, a parte frontal será com liga especial inserida. Para alto Caco3
		Alimentando parte do barril	38CrMoAlA
		Parte frontal do cano	SKD11 com tratamento térmico
		Acabamento interno	Preenchido com nitrogênio (0,50 ~ 0,70 mm de profundidade)
4	Transdutor de temperatura/pressão	Qualidade	Marca famosa da China
		Estrutura	Detecta separadamente pressão e temperatura
		Cabo	Linha de cabo altamente isolada
		Tela	Tanto no monitor quanto na tela
5	Aquecedores e ventiladores de resfriamento	Área de controle de aquecimento	4 zonas
		Maneira de aquecimento	Alumínio fundido/cerâmica
		Potência de aquecimento	25kW
		Sistema de refrigeração	Ventilador de resfriamento de barril de baixo ruído
		Poder de resfriamento	0,2 kw x 2 conjuntos + 0,37 kw x 1 conjunto
		Resfriamento de água/óleo	Uma zona na parte frontal para opção
		Isolamento térmico	Material isolante especial e estrutura para economia de energia.
6	Caixa de engrenagens HYPET	Material de habitação	Ferro dúctil
		Material da engrenagem	20CrMnTiA
		Superfície da engrenagem	Endurecido e retificado com alta precisão
		Material do eixo	40 Cr
		Temperatura do óleo	Controlado por dois sistemas,
		Selante de borracha	Selador de borracha especial importado usado
		Rolamentos	Com marca famosa e confiável.
7	Dosagem de parafuso duplo alimentador	Motor de fornecimento de material	1,5 kW
		Faixa de velocidade	1-50RPM
		Ponte de pólvora	Ponte anti-pó com alto Caco3
		Inversor	Tipo de carregadeira pesada Delta

8	Desgaseificação a vácuo com seletor	Grau de vácuo	-0,04Mpa
		Potência do motor	2,2 kW
		Tanque de vácuo	Fácil de ser limpo
		Dispositivo de limpeza automática	Dispositivo de limpeza automática de controle de ar para opção.
9	Motor de condução	Potência do motor CA	37 kW na marca Siemens
9	Motor de condução	Controlador de inversor CA	Delta em tipo pesado
10	Sistema de controle elétrico	Sistema CLP	Sistema de controle PLC Siemens completo com software HYPET.
		Componentes elétricos	Com a marca Siemens, Schneider, RKC Omron, ABB, FUJI e pequenas peças sem importância na marca famosa da China
		Zona de temperatura extra para cabeça de roscar	7 zonas
		Recurso de gabinete elétrico	1, todos os cabos e conectores estão com plugue de aviação de fio 2, gabinete elétrico pode ser desmontado com facilidade, 3, todos os cabos e cabos de sentidos são fortes o suficiente e com longa vida útil. 4, sistema de controle do monitor PLC com ajuste de botão para controlar a velocidade do parafuso com facilidade.

2.UMcarregador automático para extrusora 1 conjunto

3.Morrer cabeça 1 conjunto

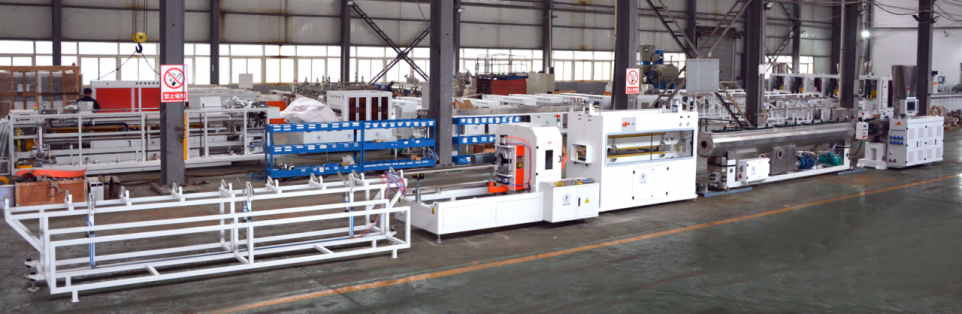

Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132 5

SN	nome	Descrição
1	Tamanho para tubo	Para tamanhos de tubos Ø3''- Ø4''
2	Espessura do tubo	Para Ø3'', 1,2mm 1,5mm ...... fornecido pelo cliente Para Ø4'' 1,2mm 1,5mm ..... fornecido pelo cliente
3	Material da cabeça da matriz	Liga especial
4	Tipo de velocidade	até 5m/min
5	Pressão/Temp de fusão	Equipado com prensa de fusão/temperatura
6	Zonas de aquecimento	6 zonas
7	Superfície de fluxo	Todas as superfícies de fluxo polidas e cromadas
	Material das mangas de calibração	Aço inoxidável e polimento brilhante endurecido e com camisa de água

4.Calibração de Vácuotanque de enchimento em aço inox 304 de 6 m sem pintura 1 conjunto

SN	Especificação	Descrição
1	Material	Aço inoxidável 304
2	Faixa de trabalho	Ø 3''-Ø 4''
3	Comprimento	6.000 mm
4	Altura central	1000 milímetros
5	Tipo de tanque de vácuo	Um tanque, em uma câmara
6	Nº de tubos	1 tubo
7	Potência do motor móvel	0,75 kW
8	Alcance móvel dianteiro e traseiro	700 milímetros
9	Ajuste esquerdo e direito	100mm
10	Cubra no topo	Tampa de placa grossa de vidro anti-quebra
11	Bomba de vácuo	4kw *1 conjunto
12	Bomba de água	5,5 kW *1 conjunto
13	Quais números de tubos de pulverização	4 peças
14	Tipo de bico	Resfriamento intensivo atomizado
15	Boca de pulverização	1” x Ø4-Ø3
16	Apoiador de tubos	Placa de suporte em nylon
17	Vai e volta	800 mm em 0,75 kW
18	Movimento cruzado	120mm
19	Para cima e para baixo	100mm
20	Filtro	2 conjuntos em G2” com passagem de desvio
21	Limpe o filtro	Linha de passagem para limpeza do filtro
22	Ciclone de vácuo	Sim, com isso
23	Função silêncio	Dispositivo silencioso para cada bomba de vácuo

5.Retirarunidade em 4 garras 1 conjunto

Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132 7

SN	nome	Descrição
1	Tipo de transporte	4 garras tipo lagarta de borracha
2	Não de lagarta	4 conjuntos
3	Faixas de trabalho	Ø3''~Ø4''
4	Método de condução	Impulsionado por bloco de borracha de silicone

5	Tipo de motor e controle	Motores AC com sistema de controle de inversor Delta de marca famosa
6	Transporte fora do alcance:	O tubo de 3-6 polegadas terá 4 correias
7	Potência do motor	0,85 kW x 4 conjuntos de controle de servo motor
8	Máx. Força de tração	26.000N
9	Faixa de velocidade de transporte	0,1-5m/min
10	Largura da lagarta	74 milímetros
11	Comprimento efetivo da lagarta	1600 milímetros
12	Ajuste de lagarta	As duas lagartas superiores podem ser ajustadas por cilindro
13	Nº do cilindro	Dois cilindros em cada corrente
14	Lagarta para baixo	Ajustavel
15	Tipo de caixa de engrenagens	Caixa de engrenagens de endurecimento helicoidal forte

6.Cortador planetário 1 conjunto

SN	nome	Descrição
1	Tipo de corte	Planetário com lâmina redonda
2	Faixa de trabalho	Ø3''~Ø4''
3	Máx. espessura de corte	20mm
4	Tipo e potência do motor de corte	CA 2,2 kW x 1 conjunto
5	Estilo de lâmina	Lâmina de serra + função de chanfrar
6	Sistema de controle	CLP Siemens
7	Tipo de controle	Tipo PLC com toda a linha
8	Velocidade do cortador	8m/min
9	Altura central	1.000 milímetros
10	Potência do motor de revolução	2,2 kW x 1 conjunto
11	Cortador e cortador de chanfro	Liga de ferramenta
12	Maneira de fixação do cortador	Metades de alumínio fundido fixadas para cada diâmetro
13	Alimentação do cortador	Alimentação hidráulica
14	Sistema hidráulico de corte	Estação hidráulica de 0,75 kW
15	Modo síncrono	Cilindro com sistema de servocontrole
16	Cortando poeira	com dispositivo de coleta de poeira e sucata.

7.Empilhador1 conjunto

SN	nome	Descrição
1	Comprimento do tubo	3-6m
2	Maneira de controle	Controle de codificador ou chave fim de curso e cilindro Pnumatci
3	Material	SS304 para as faces de contato do tubo

Tags：

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Obtenha o melhor preço

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

Obtenha o melhor preço

Vídeo

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

Obtenha o melhor preço

Vídeo

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Obtenha o melhor preço

Vídeo

10-38mm pó de PVC macio em extrusora máquina de mangueira de tubos de jardim transparente por novo projetado extrusor de paralelo de parafuso duplo

Obtenha o melhor preço

Linha de produção de tubos de PVC de alta velocidade e eficiência 3''- 6'' com extrusora de parafuso duplo cônico HYZS80/156

Obtenha o melhor preço

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor

Obtenha o melhor preço

Envie a sua consulta directamente para nós

Linha de produção de tubos de PVC de 3''- 4'' de qualidade estável com extrusora de parafuso duplo cônico HYZS65/132

Linha de produção de tubos de PVC de qualidade estável

Linha de produção de tubos de PVC de 3''- 4''

Linha de produção de tubos de PVC de qualidade estável

Linha de produção de tubos de PVC de 3''- 4''

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Linha da extrusão da tubulação de OD315mm

Linha da extrusão da tubulação de OD160mm

Máquina do fabricante da tubulação do pvc de OD200mm

Máquina de mangueira reforçada com fibra de PVC de 10-38 mm Duas camadas de PVC macio e uma camada de fibra

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

10-38mm pó de PVC macio em extrusora máquina de mangueira de tubos de jardim transparente por novo projetado extrusor de paralelo de parafuso duplo

Linha de produção de tubos de PVC de alta velocidade e eficiência 3''- 6'' com extrusora de parafuso duplo cônico HYZS80/156

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor
