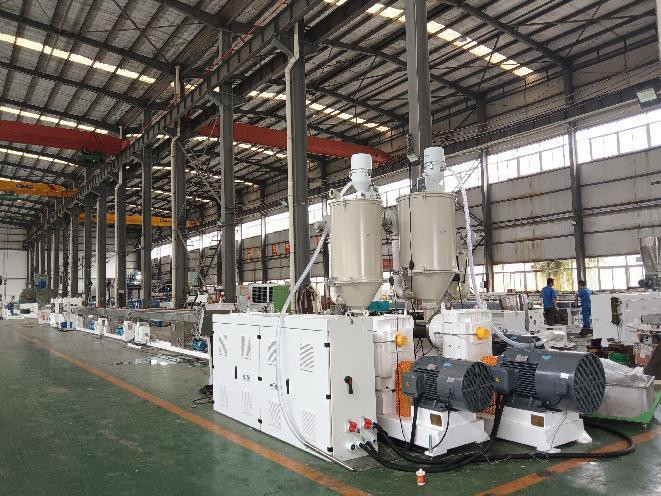

20-32Linha de tubulação única de mm PP com 3 camadas e 3 cores por 75/33 e 45/30 &Extrusora 45/30
Uma especialidadedePPpIpelinha
| CN |
Posições |
Especialidade |
|
| 1 |
Alta produção |
180 kg/h a uma velocidade máxima de 20 m/min |
| 2 |
Extrusores |
Equipado com HYSJ75/33 um conjunto, HYSJ45/30 dois conjuntos, é de alta eficiência e economia de energia. |
| 3 |
Alta qualidade em peças de máquinas |
Inverter de tipo pesado Delta/ABB, componentes Siemens Schneider, Omron, RKC, Siemens Motor, alimentador de dosagem de parafuso duplo Anti-Bridge. |
| 4 |
Linha de produção |
Máquinas de alta velocidade para atingir o alvo projetado. |
1, Partes da linha principal:
| CN |
Principais pontos |
Quantidade |
| 20-32mm PP linha de tubo único 3 camadas & 3 cores |
| 1 |
HYSJ75/33 extrusora de parafuso único de 75 kW de potência do motor |
1 conjunto |
| 2 |
HYSJ45/30 extrusora de parafuso único de potência de motor de 1,8 kW |
2 conjuntos |
| 4 |
HYSJ25/25 extrusora de parafuso único para faixas de 4 cores |
1 conjunto |
| 5 |
Carregador automático a vácuo AL300 |
3 conjuntos |
| 6 |
Secador a quente HD200 |
1 conjunto |
| 7 |
Secador a quente HD50 |
2 conjuntos |
| 9 |
3 camadas de coextrusão com matriz única: G32 alta velocidade em 2 graus de pressão |
1 conjunto |
| 10 |
Tanque de vácuo em 9.000 mm |
1 conjunto |
| 11 |
Tanque de arrefecimento em 6.000 mm |
2 conjuntos |
| 13 |
Descolagem da unidade de estação única 2-20 m/min, 2 garras no sistema de servo |
1 conjunto |
| 14 |
Cortador sem chip de alta velocidade de estação única |
1 conjunto |
| 15 |
Estacionamento único |
1 conjunto |
| |
Equipamento auxiliar |
|
| 1 |
Impressora a laser UV 10W |
1 conjunto |
| 2 |
Refrigerador 12AD |
1 conjunto |
| 3 |
Torre de água 60T |
1 conjunto |
| 4 |
Triturador de 20 CV |
1 conjunto |
| 5 |
Máquina semiautomática de rosca para tubos PPH, roscas GAS, roscas cônicas, 1/2", 3/4" e 1" |
1 conjunto |
Observações:
1Condição do preço e destino Ex-fábrica Wuhan China
2Método de pagamento: 40% do total será pago por T/T como depósito, o saldo será pago após o teste e antes do envio por T/T ou por L/C irrevogável à vista.
3Prazo de entrega: 60 dias após receção do depósito.
4- Período de validade: 30 dias após garantia
5. Garantia: um ano para o normal, cano e parafuso e caixa de engrenagens é para 1,5 anos
6Formação: disponível tanto na China como na loja do cliente
7O preço não inclui o custo do material de ensaio, que será fornecido pelo comprador.Ou o vendedor irá comprar o material conforme solicitado pelo comprador a custo do comprador.
8Este preço não inclui a comissão e a instalação na fábrica do comprador.

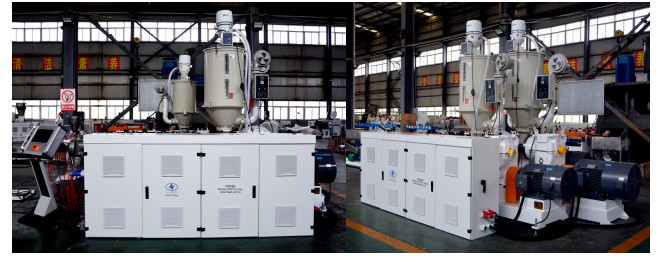

1 HYSJ75/33 solteiroextrusora de parafusos
| CN |
Parte |
Ponto |
Descrição |
| 1 |
Extrusor |
Modelo de extrusora |
HYSJ-75/33 parafuso único |
| Produção |
220 kg/h para o PP |
| Altura do centro |
1000 mm |
| Dimensão |
4450 x 1350 x 2200 mm
|
| Peso |
3 000 kg |
| 2 |
- Vai-te lixar. |
Diâmetro |
Ø75 mm |
| Proporção de identificação de parafuso |
33:1 |
| Velocidade do parafuso |
120 rpm |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido |
| Núcleo do parafuso |
Controle automático da temperatura |
| 3 |
Barril |
Materiais |
Barril bimetal |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Área de controlo do aquecimento |
5 áreas |
| Modo de aquecimento |
Caldeiras de alumínio fundido |
| Potência de aquecimento |
4.2 kw x 5 conjuntos |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
0.2 kw x 5 conjuntos |
| 4 |
Caixa de engrenagens |
Materiais para a habitação |
Ferro dúctil QT-500 |
| Material de engrenagem |
20CrMnTi |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| 5 |
Motor de condução |
Potência do motor CA |
Motor AC de 75 kW |
| Controlador de inversor AC |
Inversor delta de tipo pesado |
| 6 |
Sistema de controlo elétrico |
Sistema PLC |
Todo o sistema de controlo PLC da Siemens com software HYPET. |
| Opção de controlo: |
O RKC e o controlo tradicional podem ser oferecidos |
| Componentes elétricos |
Marca na Siemens, Schneider RKC Omron, ABB, FUJI, e pequenas peças sem importância na China marca famosa |
| Zona de temperatura extra para a cabeça de matriz |
Projetado de acordo com a zona de aquecimento real |
2HYSJ45/30 solteiroextrusora de parafusos
| CN |
Parte |
Ponto |
Descrição |
| 1 |
Extrusor |
Modelo de extrusora |
HYSJ-45/30 parafuso único |
| Produção |
50 kg/h para PP |
| Altura do centro |
1000 mm |
| Dimensão |
2000 x 1100 x 1900 mm |
| Peso |
900 kg |
| 2 |
- Vai-te lixar. |
Diâmetro |
Ø45 mm |
| Proporção de identificação de parafuso |
30:1 |
| Velocidade do parafuso |
107 rpm |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido |
| Núcleo do parafuso |
Controle automático da temperatura |
| 3 |
Barril |
Materiais |
Barril bimetal |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Área de controlo do aquecimento |
3 áreas |
| Modo de aquecimento |
Caldeiras de alumínio fundido |
| Potência de aquecimento |
2.8 kw x 3 conjuntos |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
0.075kW x 3 conjuntos |
| 4 |
Caixa de engrenagens |
Materiais para a habitação |
Ferro dúctil QT-500 |
| Material de engrenagem |
20CrMnTi |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| 5 |
Motor de condução |
Potência do motor CA |
18Motor AC de 0,5 kW |
| Controlador de inversor AC |
Inversor delta de tipo pesado |
| 6 |
Sistema de controlo elétrico |
Sistema PLC |
Todo o sistema de controlo PLC da Siemens com software HYPET. |
| Opção de controlo: |
O RKC e o controlo tradicional podem ser oferecidos |
| Componentes elétricos |
Marca na Siemens, Schneider RKC Omron, ABB, FUJI, e pequenas peças sem importância na China marca famosa |
| Zona de temperatura extra para a cabeça de matriz |
concebido de acordo com a zona de aquecimento real |
4 HY25/25 extrusora de parafuso único
| Especificações |
Descrição |
| Barril |
38CrMoAIA,nitrificação |
| - Vai-te lixar. |
38CrMoAIA,nitrificação |
| Produção |
5 kg/h para PP |
| Dia. de parafuso |
Ø25 mm |
| Parafusos L/D |
25:1 |
| A potência de accionamento |
1.5 kW |
| O controlo do motor |
Inversor AC, Delta |
5 Carregador automático a vácuo
| Especificações |
Parâmetro |
| Modelo |
AL300 |
| Formulário de trabalho |
Tipo indutivo |
| Potência |
0.75kw, 3P |
| Capacidade |
350 kg |
| volume |
3 litros |
| Diâmetro da mangueira de alimentação |
F38mm |
| Tempo de alimentação |
8-10 segundos |
| Dimensão do corpo |
370 × 385 × 700 mm |
| Dimensão da coluna |
230 × 210 × 429 mm |
| Peso |
51 kg |
6 Secador a quente
| Especificações |
Parâmetro |
| Número do modelo |
HD50 |
| Capacidade |
50 kg |
| Aquecimento |
3.9 kW |
| Bloqueador |
150 W |
| Potência |
380V 3P 50HZ |
| Dimensão |
1146 x 810 x 460 mm |
| Tamanho da base |
167 x 160 x Φ71 mm |
| Peso líquido ((Kg) |
44 kg |
7 Matriz de extrusão de co: saída única 3 camadas e 3 cores de alta velocidade G32 em 2 graus de pressão
| Especificações |
Descrição |
| Método de conceção |
De acordo com o técnico da Alemanha |
| Tamanhos para tubos |
1/2×3,4mm, 1/2×2,8mm, 3/4×3,9mm, 3/4×3,3mm, 1×4,9mm, 1×3,7mm, 20×2,8mm, 20×3,4mm, 25×3,5mm, 25×4,2mm, 32×2,9mm, 32×4,4mm, 32×5,4mm |
| Materiais da cabeça de matriz |
40CrMo |
| Materiais de mangas de calibração |
Cobre |
| Canal de fluxo |
Cloreto de potássio |
| Função de luz do tubo |
Com HYPET mais brilhante |
| Aquecedor |
Caldeiras de aço inoxidável Mica |
8 Estação dupla de tanque de vácuo em 9.000 mm
| CN |
Nome das peças |
Imagem |
Especificações |
| 1 |
Vazio
Tanque
|
Materiais |
Acero inoxidável 304 |
| Duração |
9000 mm |
| Altura do centro |
1000 mm |
| Dia. alcance |
20 a 32 mm |
| Número de tubos |
2 tubos |
| Potência do motor móvel |
00,75 kW |
| Distância de movimento dianteira e traseira |
700 mm |
| Ajuste esquerdo e direito |
50 mm |
| Cobertura na parte superior |
Vidro temperado |
| 2 |
Sistema de pulverização com bocal |
Número de bocas |
208,00 pcs |
| Números de tubos de pulverização de água |
4 peças |
| Tipo de bocal |
Refrigeração intensiva atomizada |
| Fusão oral |
G3/4 |
| Suportador de tubos |
Suportador de engrenagem fixa |
| 3 |
Controle da temperatura e do nível da água
|
Controle da temperatura da água |
Controle automático da válvula |
| Controle do nível da água |
Sistema de circuito fechado de bola flutuante |
| Segurança sob pressão |
Válvula de segurança instalada |
| 4 |
Filtro de água |
Filtro |
2 conjuntos em G2?? com passagem por via |
| Limpe o filtro |
Por conduta de passagem para limpeza do filtro |
| Ciclone de vácuo |
Sim, com ele. |
| Função de silenciamento |
Dispositivo silenciador |
| 5 |
Bomba de vácuo |
Potência do motor da bomba de vácuo |
2.2 kW x 2 conjuntos |
| Tipo de bomba |
Tecnologia de placas redondas da Siemens |
| Outros |
Baixo ruído |
| Garrafa de sucção a vácuo |
Dois portões em cada lado do tanque |
| 6 |
Bomba de água |
Tamanho do tubo de entrada de água |
G1 |
| Tamanho do tubo de saída de água |
G2 |
| Potência do motor da bomba de água |
1.5 kw x 2 conjuntos |
9 Tanque de arrefecimento em 6.000 mm
| Especificações |
Descrição |
| Faixa de tubulação |
Ø20-32 mm em estação dupla |
| Comprimento da caixa de vácuo |
6,000 mm |
| Construção |
Embebedamento de pia |
| Potência da bomba de água |
sem |
| Materiais |
Acero inoxidável 304 |
| Tubo de entrada |
G1 |
| Tubo de saída |
G2 |
11Unidade de arranqueEstação única 2-20m/min, 2 garrass em sistema de servo
| Especificações |
Descrição |
| Diâmetro do tubo |
Ø20-32 mm em 1 estação |
| Altura do centro |
1000 mm |
| Número de lagartas |
2 garras em 1 fila |
| Distribuição das lagartas |
Para cima para baixo em 1 fila |
| Controle das lagartas superiores |
Controlado por cilindro de cada lado da cadeia |
| Número da garrafa |
2 peças |
| Controle das lagartas de fundo |
Fixado |
| Método de condução |
Acionado por cinto de borracha |
| Tipo de cinto |
Cinturão plano |
| Largura do cinto |
56 mm |
| Comprimento de tração efetivo |
1000 mm |
| Velocidade de condução |
2-20 m/min |
| Caixa de engrenagens |
Motor com caixa de engrenagens helicoidal forte |
| Tipo de motor |
Servo motor |
| Potência do motor |
0.85 kw x 1 conjunto com sistema de comando servo |
| Força de tração |
3,000 N |
| Sistema de medição |
Por codificador |
| Modo de regulação |
Pneumático |
| Pressão no tubo |
De potência não superior a 50 W |
| Posição da lagarta para baixo |
Fixado |
| Pressão do ar |
0.4-0.6Mpa |
12 Alta velocidade ccortador sem quadrilEstação única
| Especificações |
Descrição |
| Diâmetro do tubo |
Ø20-32 mm em 1 estação |
| velocidade de corte |
30 m/min |
| forma da lâmina |
Lâmina circular |
| corte de caminho |
Máquina de cortar moscas |
| Forma de alimentação |
Mech-air |
| modo de pinça |
De fibras sintéticas |
| Modo de acompanhamento |
- Não, não. |
| motor de revolução |
- Não, não. |
| motor de cortador |
5.5 kw x 1 conjunto |
| espessura de corte |
8 mm |
| sistema hidráulico |
- Não, não. |
| Camaçarização |
- Não, não. |
| Anel de deslizamento |
- Não, não. |
| Sistema de controlo |
Sistema de controlo automático PLC |
13 Estação única de estacionamento
| Especificações |
Descrição |
| Tabela inclinável |
De potência não superior a 1000 W |
| Duração nominal |
4-5 mtrs |
| Tamanhos dos tubos |
20 a 32 mm |
| Material do para-choque de tropeço |
MS aço estrutural rígido |
14 Impressora a laser
| Projeto |
Tabela de parâmetros |
UV-10W |
| Características |
Material da máquina |
Oxidação de todo o alumínio por sabotamento |
| Laser |
Gerador de laser UV, vida útil é superior a 20000-30000 horas |
| comprimento de onda do laser |
355 nm |
| potência de saída |
≥ 12 W |
| Velocidade de marcação |
≤ 12000mm/s |
| Controlador |
10Controlador de toque de 2 polegadas |
| Sistema de arrefecimento |
Refrigeração por água (com arrefecedor) |
| Parâmetro |
Lente de foco |
210 mm |
| Largura de linha mínima |
0.01 mm |
| Precisão da repetição |
0.001 mm |
| Faixa de marcação |
110 mm × 110 mm (facultativo) |
| Modo de posicionamento |
Indicação de luz azul |
|
| Número de linhas |
Qualquer linha dentro do intervalo de marcação |
|
| Velocidade da linha de produção |
0~130m/min (dependendo do material) |
|
| Software |
Multilíngue |
Inglês, espanhol, alemão, chinês, russo, árabe, etc. |
|
| jurisdição |
Autoridade de gestão multiusuário |
|
| sistema operativo |
Sistema Linux |
|
| Modo de jato de tinta |
Estática, analógica, codificadora |
|
| Sinais reservados |
Iniciação, estado de impressão, término, falha |
|
| Proteção de dados |
Com energia de proteção de dados de falha de alimentação |
|
| monitor |
Fornecer função de alarme de excesso de velocidade |
|
| O cruzamento |
Removação automática de interseções |
|
| Software de codificação |
Envio de códigos de máquina única e dupla |
|
| Tipo de suporte |
tipo de letra |
Chinês e Inglês, números, tradicionais, etc. |
| formato de arquivo |
BMP/DXF/HPGL/JPEG/PLT |
| Código de barras |
Código 39 Código 128, Código 126 QR |
| Parâmetros de manutenção |
Fornecimento de energia |
220V/50HZ |
| Consumo de energia |
800 W |
| Peso líquido da máquina |
40 kg |
| Dimensão global |
640mmX160mmX206mm |
15 Máquina semi-automática de rosca para tubos PPH, roscas GAS, roscas cônicas 1/2", 3/4", 1"
| Principais especificações técnicas |
Especificações |
| Poder de correspondência |
Regulação de velocidade de frequência variável 3,0 kW (380 V) |
| Estrutura da máquina |
Horizontal |
| Intervalo de diâmetro |
abaixo de 1 " (33mm) (pode ser personalizado para aumentar ou reduzir) |
| Produção |
3800 cabeças /8 horas (não específicas) |
| Automação |
Controlador de tela sensível ao toque PLC, semiautomático (desembarque manual, processamento automático de roscas) |
| Acessórios |
Cada conjunto de facas externas com fios e acessórios |
17 Refrigerador
| Ponto |
Especificações |
| Modelo |
HYAC-20AD |
| Capacidade nominal de arrefecimento |
7 °C |
kcal/h |
46861 |
| |
|
kW |
54.49 |
| |
12 °C |
kcal/h |
55788 |
| |
|
kW |
64.87 |
| Consumo máximo de energia |
kW |
19.09 |
| Fonte de energia |
3PH 380-415V 50 Hz/60 Hz |
| Refrigerante |
Tipo |
|
R22 ((R407C/R410A/R134A/R404A) |
| |
controlo |
|
Válvula de expansão termostática |
| Compressor |
Tipo |
|
Rolo hermético |
| |
Potência |
kW |
7.945 × 2 |
| Condensador |
Tipo |
|
Tubos de cobre com nadadeiras eficientes+ventilador externo do rotor de alto volume de ar e baixo ruído |
| |
Volume do ar |
|
23200 |
| |
Motor do ventilador |
kW |
0.8 × 2 |
| Evaporador |
Tipo |
|
Concha e tubo + tanque SS ou bobina SS no tanque SS |
| |
Fluxo de refrigerante |
m3/h |
8.84 |
| |
Volume do reservatório |
litros |
350 |
| |
Entrada e saída |
polegada |
2 |
| Bomba de água |
Potência |
kW |
1.6 |
| |
Fluxo |
m3/h |
16 |
| |
Cabeça |
m |
20 |
| Módulos de proteção da unidade |
Sobrecarga do motor, alta e baixa pressão, água arrefecida acima da temperatura, interruptor de fluxo, interruptor de nível do tanque, proteção de fase, proteção anticongelante |
| Dimensão |
Duração |
mm |
2070 |
| |
Largura |
mm |
950 |
| |
Altura |
mm |
1950 |
| Peso |
Quilos |
650 |
18 Torre de água
| Ponto |
Parâmetros |
| Tipo de torre de arrefecimento |
Torre de água redonda de contra-fluxo |
| Modelo de torre de arrefecimento |
CT-60 |
| Volume de água circulante de arrefecimento |
460,8 m2/h |
| Temperatura da água de entrada/temperatura da água de saída |
37°C/32°C |
| Temperatura ambiente do bulbo seco/do bulbo molhado |
31.5°C/27°C |
| Capacidade de arrefecimento |
234240 kcal/h |
| Valor do ruído |
57 dB (A) |
| Fornecimento de energia |
380V/3P/50Hz |
| Requisitos de qualidade da água |
PH= 6-8 |
| Relação gás-água |
00,62 kg/kg |
| Perda de água no voo |
≤ 0,02% |
| Perda de evaporação |
≤ 0,833% |
| Peso líquido |
240 kg |
| Peso operacional |
1250 kg |
| Tipo de ventilador |
Tipo de caudal axial |
| Volume do ar |
25740m/h |
| Velocidade do ventilador |
710 r/min |
| Diâmetro da lâmina |
1150 mm |
| Número de pás |
4 peças/conjunto |
| Modo de transmissão |
Acionamento direto |
| velocidade do motor |
710 r/min |
| Potência do motor |
1.5 kw |
| Modo de arranque do motor |
Iniciação directa |
| Diâmetro da torre de água |
2110 mm |
| Altura da torre de água |
2405 mm |
| Tamanho do tubo de entrada/saída |
100 mm/100 mm |
| Tamanho do tubo completo/do tubo de drenagem |
25 mm/25 mm |
| Tamanho do reservatório automático de água |
20 mm |
| Motor |
Tipo à prova d'água totalmente fechado |
| Ventilador |
A.B.S. |
| Corpo da concha |
Matas de fibra de vidro de alta qualidade e síntese de resinas |
| bacia |
Matas de fibra de vidro de alta qualidade e síntese de resinas |
| Sistema de aspersores |
PVC |
| filme |
PVC, tipo retardador de chama |
| Válvula de flutuação |
PVC |
| Sistema de entrada de ar |
PVC |
19 Triturador
| Ponto |
Parâmetros |
| Modelo |
TLG6032 |
| Câmara de esmagamento |
590*150 mm |
| Diâmetro de rotação |
285 mm |
| Capacidade de esmagamento |
120-400 kg/h |
| Faca fixa |
2 peças |
| Máquinas de secagem |
18 peças |
| Material de faca |
SKD-11 (Material doméstico/Taiwan Tech) |
| Potência |
20 HP/15 kW/380V/50HZ/3P |
| Velocidade |
520 r/min |
| Tamanho das malhas |
10 mm |
| Dimensões |
1250*1170*1350 mm |
| Peso |
850 kg |
| Componentes |
Marca chinesa famosa |
Por favor verifique seu email!
