HYSJ90/38 Extrusora de parafuso únicoh Tubo de abastecimento de água de três camadas ABC tipo 315-630 mm HDPE PElinha de condução:
| CN |
Principais pontos |
Quantidade |
| 1 |
Extrusora de parafuso único HYSJ 90 / 38, 250kW potência do motor |
1 conjunto |
| 2 |
Unidade de dosagem gravimétrica em chinês |
3 conjuntos |
| 3 |
Extrusora de parafuso único HYSJ 60 / 37, potência do motor de 45kW |
1 conjunto |
| 4 |
Extrusora de parafuso único HYSJ 45 / 33, 30kW potência do motor |
1 conjunto |
| 5 |
Extrusora de parafuso único HYSJ 30 / 25, para tira colorida |
1 conjunto |
| 6 |
Alimentação e secagem automáticas para máquinas grandes |
1 conjunto |
| 7 |
Alimentação e secagem automáticas para máquinas menores 100-200L |
2 conjuntos |
| 8 |
Matriz de extrusão: G630, em 3 graus de pressão |
1 conjunto |
| 9 |
Tanque de vácuo 12 m |
1 conjunto |
| 10 |
Tanque de arrefecimento por pulverização em 6.000 mm |
3 conjuntos |
| 11 |
Unidade de descolagem, tipo de garra 6 no sistema de comando por servo |
1 conjunto |
| 12 |
Cortador planetário sem poeira |
1 conjunto |
| 13 |
Stacker |
1 conjunto |
Observações:
1Condição do preço e destino Ex-fábrica Wuhan China
2Método de pagamento: 30% do total será pago por T/T como depósito, o saldo será pago após o teste e antes do envio por T/T ou por L/C irrevocavel a tempo.
3Prazo de entrega: 70 dias após receção do depósito.
4- Período de validade: 30 dias após garantia
5. Garantia: um ano para o normal, cano e parafuso e caixa de engrenagens é para 1,5 anos
6Formação: disponível tanto na China como na loja do cliente.
7Se necessário, o fornecedor pode enviar os engenheiros para o comprador para a comissão sob a condição.
Especificação técnica:
1.HYSJ-90/38 extrusora de parafuso único:
| CN |
Nome das peças |
Imagem |
Especificações |
Descrição |
| 1 |
Extrusor |
|
Modelo de extrusora |
HYSJ-90/38 parafuso único |
| Máxima potência |
970 kg/h |
| Altura do centro |
1, 100 mm |
| Peso |
4300 kg |
| 2 |
- Vai-te lixar. |
|
Diâmetro |
Ø90 mm |
| Proporção de identificação de parafuso |
38:1 |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido |
| Velocidade máxima de rotação |
125 r/min |
| Núcleo do parafuso |
Controle automático da temperatura |
| Características |
1. tecnologia alemã de conceção, para garantir a mais alta produção e boa plastificação boa na mesma potência.
2. 38CrMoAlA nitridando HV900, profundidade 0,4-0,6 mm liga pulverizada na superfície;
|
| 3 |
Barril |
|
Materiais |
Barril bimetal no interior em duas camadas |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Área de controlo do aquecimento |
9 áreas |
| Modo de aquecimento |
Pernas de refrigeração de cobre com aquecedor cerâmico |
| Potência de aquecimento |
40 kW |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
0.55kW x 9 conjuntos |
| Características |
1. Barril de liga de fundição interna bimetal pode garantir 24 meses;
2Com dispositivo especial de alimentação HYPET, com grande quantidade de alimentação, bom arrefecimento, fácil substituição, baixos custos de manutenção.
3Adotar aquecedores de alumínio fundido, de alto custo, mas aquecimento rápido, alta temperatura pode ser controlada.
|
|
4
|
Caixa de engrenagens
|
|
Materiais para a habitação |
Ferro dúctil QT-500 |
| Material de engrenagem |
20CrMnTi |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| Potência de arrefecimento |
0.55kW x 9 conjuntos |
| |
|
| 5 |
Motor de condução |
|
Potência do motor CA |
250 kW |
| Controlador de inversor AC |
Marca Siemens |
HYSJ60/37 extrusora de parafuso único:
| CN |
Nome das peças |
Imagem |
Especificações |
Descrição |
| 1 |
Extrusor |
|
Modelo de extrusora |
HYSJ-60/37 parafuso único |
| Produção |
180 kg/h |
| Altura do centro |
1, 150 mm |
| Peso |
2300 kg |
| 2 |
Sistema de controlo elétrico |
|
Painel de controlo desmontável |
Display digital, botões de regulação |
| Marca dos componentes |
Siemens, RKC, ABB, etc. |
| Nota: O sistema de controlo por computador PLC pode ser opcional. |
| Características |
1O gabinete é desmontável, fácil de instalar, manter e transportar;
2. Com ar condicionado;
3. Adotar os componentes elétricos de marca mundialmente famosos, tais como Siemens, ABB, RKC Schneider, e assim por diante.
|
| 3 |
- Vai-te lixar. |
|
Diâmetro |
Ø60 mm |
| Proporção de identificação de parafuso |
37:1 |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido |
| Velocidade máxima de rotação |
108 r/min |
| Núcleo do parafuso |
Controle automático da temperatura |
| Características |
1. tecnologia alemã de conceção, para garantir a mais alta produção e boa plastificação boa na mesma potência.
2. 38CrMoAlA nitridando HV900, profundidade 0,4-0,6 mm liga pulverizada na superfície;
|
| 4 |
Barril |
|
Materiais |
Barril bimetal no interior em duas camadas |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Área de controlo do aquecimento |
6 áreas |
| Modo de aquecimento |
Pernas de refrigeração de cobre com aquecedor cerâmico |
| Potência de aquecimento |
15 kW |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
0.25kW x 6 conjuntos |
| 5 |
Caixa de engrenagens |
|
Materiais para a habitação |
Ferro dúctil QT-500 |
| Material de engrenagem |
20CrMnTi |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| 6 |
Motor de condução |
|
Potência do motor CA |
45 kW |
| Controlador de inversor AC |
Marca Siemens |
HYSJ45/33 extrusora de parafuso único:
| CN |
Nome das peças |
Especificações |
Descrição |
| 1 |
Extrusor |
Modelo de extrusora |
HYSJ-45/33 parafuso único |
| Produção |
100 kg/h |
| Altura do centro |
1, 150 mm |
| Peso |
1,800kg |
| 2 |
Sistema de controlo elétrico |
Painel de controlo desmontável |
Display digital, botões de regulação |
| Marca dos componentes |
Siemens, RKC, ABB, etc. |
| Nota: O sistema de controlo por computador PLC pode ser opcional. |
| 3 |
- Vai-te lixar. |
Diâmetro |
Ø45 mm |
| Proporção de identificação de parafuso |
33:1 |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Velocidade máxima de rotação |
98 r/min |
| 4 |
Barril |
Materiais |
Barril bimetal no interior em duas camadas |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| Área de controlo do aquecimento |
5 áreas |
| Modo de aquecimento |
Pernas de refrigeração de cobre com aquecedor cerâmico |
| Potência de aquecimento |
12 kW |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
0.25kW x 5 conjuntos |
| 5 |
Caixa de engrenagens |
Materiais para a habitação |
Ferro dúctil QT-500 |
| Material de engrenagem |
20CrMnTi |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| 6 |
Motor de condução |
Potência do motor CA |
30 kW |
| Controlador de inversor AC |
Marca Siemens |
2.HY30/25 extrusora de parafuso único:
| Especificações |
Descrição |
| Barril |
38CrMoAIA,nitrificação |
| - Vai-te lixar. |
38CrMoAIA,nitrificação |
| Dia. de parafuso |
Ø30 mm |
| Parafusos L/D |
25:1 |
| A potência de accionamento |
2.2 kW |
| O controlo do motor |
Inversor AC, ABB |
3- Carregador automático de vácuo.:
| Especificações |
Descrição |
| Modelo |
AL1000 |
| Formulário de trabalho |
Tipo indutivo |
| Potência |
2.2kw, 3P |
| Capacidade |
1200 kg |
| volume |
5 litros |
| Diâmetro da mangueira de alimentação |
F38mm |
4. Secador a quente vertical:
| Especificações |
Descrição |
| Número do modelo |
HY-HD2000 |
| Capacidade |
2000 kg |
| Aquecimento |
50 kW |
| Bloqueador |
3W |
| Potência |
380V 3P 50HZ |
5. Cabeça de matrizes: G250 alta velocidade em 2 graus de pressão:
| Especificações |
Descrição |
| Tipo de tubo |
3 camadas em A+B+C |
| Tamanhos para tubos |
Ø250-630 mm |
| Cada calibrador para os tamanhos |
Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630
|
| Mancha, cada um para os tamanhos |
Ø250-315,Ø355-450,Ø500-630 |
| Mandril cada um para os tamanhos |
Ø250,Ø280,Ø315,Ø355
Ø500 Ø560 Ø630
|
| Materiais da cabeça de matriz |
40Cr com liga especial |
| Potência de aquecimento |
120 kW |
| Zonas de aquecimento |
22 zonas |
| Sistema de arrefecimento interno |
Por ar de arrefecimento por sopro, 7,5 kW com controlo do inversor. |
| Materiais de mangas de calibração |
De aço inoxidável |
| Canal de fluxo |
Revestimentos de aço inoxidável |
| Função de luz do tubo |
Com HYPET mais brilhante |
| Aquecedor |
Caldeiras de aço inoxidável Mica |

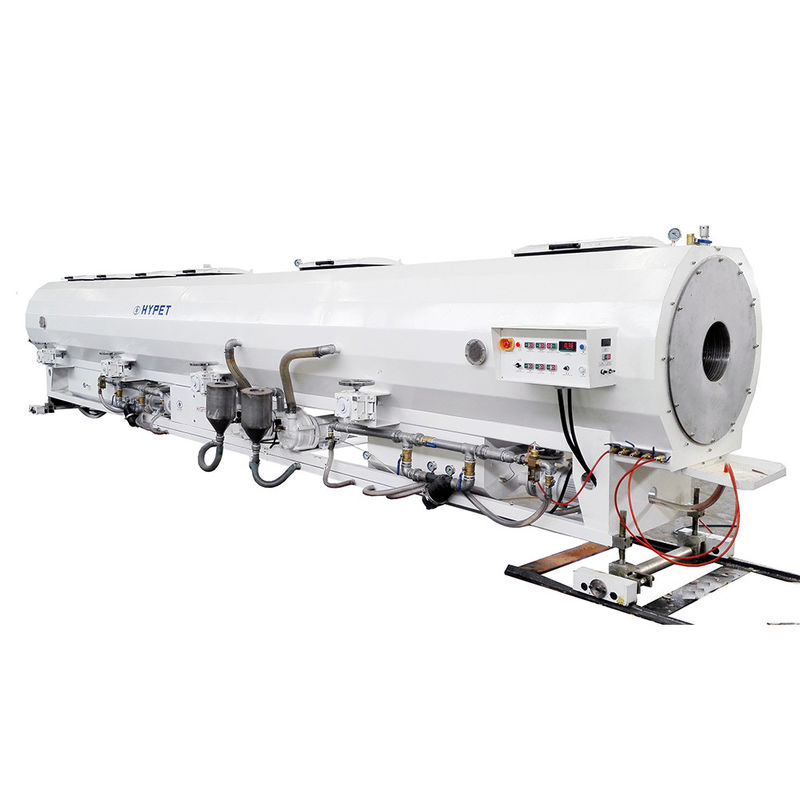

6- Tanque de vácuo em 9.000 mm:
| Materiais |
Acero inoxidável 304 |
| Intervalo de trabalho |
Ø250- Ø630 mm |
| Duração |
12000 mm |
| Altura do centro |
1150 mm |
| Tipo de tanque de vácuo |
Um tanque, em duas câmaras |
| Número de tubos |
1 tubo |
| Potência do motor móvel |
00,75 kW |
| Distância de movimento dianteira e traseira |
700 mm |
| Ajuste esquerdo e direito |
100 mm |
| Cobertura na parte superior |
liga de alumínio |
| Bomba de vácuo na primeira parte |
7.5kw * 1 conjunto |
| Bomba de vácuo na segunda parte |
7.5kw * 2 conjuntos |
| Duas partes do reservatório |
Controlo de vácuo por inversor AC. |
| Bomba de água na primeira parte |
7.5kw * 1 conjunto |
| Bomba de vácuo na segunda parte |
7.5kw * 4 conjuntos |
| |
|
| Número de bocas |
530 pcs |
| Que números de tubos de pulverização |
8 peças |
|
Tipo de bocal
|
Refrigeração intensiva atomizada |
|
Fusão oral
|
1 ¢ x Ø4 ~ Ø3 |
| Suportador de tubos |
Placas de suporte de nylon
|
| De um lado para o outro |
800 mm em 0,75 kW |
|
Movimento cruzado
|
120 mm |
| Para cima e para baixo |
100 mm |
| Filtro |
2 conjuntos em G2?? com passagem por via |
| Limpe o filtro |
Por conduta de passagem para limpeza do filtro |
| Ciclone de vácuo |
Sim, com ele. |
| Função de silenciamento |
Dispositivo silenciador para cada bomba de vácuo |
| Controle da temperatura da água |
Controle automático da válvula |
| Controle do nível da água |
Sistema de circuito fechado de bola flutuante |
| Segurança sob pressão |
Válvula de segurança instalada |
| Materiais para rolos |
De fibras sintéticas |
| direção |
Redonda em qualquer direcção |
| Quantidade |
2 conjuntos |
| Ajuste de forma |
De acordo com o manual |
7- Tanque de arrefecimento em 9.000 mm:
| Especificações |
Descrição |
| Materiais |
Acero inoxidável 304 |
| Faixa de tubulação |
Ø250~Ø630 mm |
| Comprimento da caixa de vácuo |
9,000 mm |
| Potência da bomba |
7.5 kW x 1 conjunto |
| Número do bico |
320 pcs |
| Número do filtro |
1 conjunto |
| Número de bypass |
1 conjunto |
| Forma de controlo do nível da água |
Válvula de flutuação |
| Controle da temperatura da água |
Válvula de regulação automática |

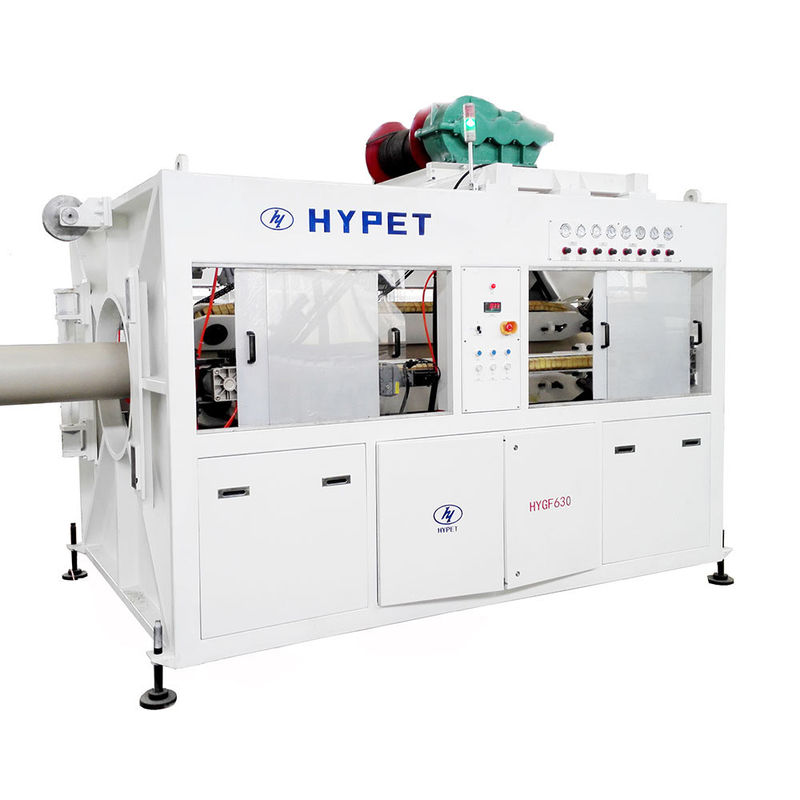

8- Unidade de descolagem, 6 garras:
| Especificações |
Descrição |
| Tipo de arranque |
6 arrancamentos de garras com comando por servo |
| Altura do centro |
1150 mm |
| Para o tamanho do tubo |
Ø250~Ø630 mm |
| Método de condução |
Motorizados por blocos de borracha |
| Velocidade de condução |
00,17-1,7 m/min |
| Tipo de motor |
Servo motor |
| Potência do motor |
0.85 kW x 6 conjuntos com comando de servomotor |
| comprimento da lagarta em contacto |
2200 mm |
| Max. potência de condução |
100,000 N |
| Caixa de engrenagens |
Tipo de moagem de engrenagens de superfície dura, |
| Largura da lagarta |
74 mm |
| Sistema de medição |
Código instalado |
| Modo de regulação |
Pneumático |
| Pressão no tubo |
De potência não superior a 50 W |
| Posição da lagarta para baixo |
Fixado |
| Pressão do ar |
0.4-0.6Mpa |
9.Corte de lâmina planetária sem pó:
| Especificações |
Descrição |
| Tipo de corte |
Cortes de lâmina planetária sem poeira |
| Estilo de lâmina |
Faca afiada em dois dispositivos |
| Sistema de controlo |
Sistema de controlo automático PLC |
| Faixa de corte |
Ø250~Ø630 mm |
| Velocidade do cortador |
2.5 m/min |
| Max. espessura de corte |
60 mm |
| Potência do motor do cortador |
3 kW |
| Altura do centro |
1500 mm |
| Potência do motor de revolução |
1.5 kW x 1 conjunto |
| Material de corte |
Liga de ferramentas |
| Modo de fixação |
Roller + bloco de borracha por via aérea |
| Alimentação do cortador |
Máquinas de secagem |
| Estação hidráulica |
00,75 kW x 2 conjuntos |
| Modo síncrono |
Com velocidade de saída e de descolagem |
Serviço pós-venda
| Posições |
Quantidade |
| Período de garantia |
1 ano, mas o serviço está disponível durante toda a vida, durante o período de garantia o custo dos componentes será coberto pelo vendedor, exceto as peças facilmente quebradas e peças danificadas pela razão humana |
| Formação antes do embarque |
A pessoa técnica do comprador pode ser enviada para a China antes do envio para treinamento e operação, por 7-10 dias |
| Documentação técnica |
Desenho do princípio elétrico, manual de funcionamento e manual de peças elétricas, etc. |
| Engenheiros vendedores |
O vendedor pode enviar os engenheiros da fábrica do comprador para a colocação em serviço e formação, mas os custos causados pelos peritos do vendedor no país do cliente serão suportados pelo comprador,Incluindo bilhetes de viagem de transporte, taxa médica de tráfego interior, alojamento e jantar e também 100 USD / dia / uma pessoa como salário para os engenheiros. |
| Contactos |
Whatsapp, wechat, celular, etc. +86 13823232106 |
| E-mail da empresa: |
Informações: info@hypet.com.cn |
Marcas Cooperativas:
Exposição:
Por favor verifique seu email!
