Linha de tubulação corrugada de PVC de 16 a 50 mm
A. HYPET Características especiais
1Esta linha é projetada para produzir tubos conrugados de parede única que são PVC, PP, PE e PA, etc.
2A extrusora de parafuso único é caracterizada por uma alta eficiência de composição, baixa taxa de cisalhamento, dificuldade de decompor o material, alta produção, boa função de autolimpeza e longa vida útil.
3É mais adequado para material em pó.
4A extrusora possui um desgaseador a vácuo, um parafuso de arrefecimento por óleo, arrefecimento por vento ou arrefecimento por óleo dos barris.
5Os parafusos especialmente concebidos, os parafusos especialmente estruturados e o molde de estrutura especial podem proteger o parafuso e o cano da fácil abrasão e proporcionar um processo de formação fácil.
6A mesa de trabalho da máquina de formação de estilo horizonte pode ser ajustada na direcção transversal, vertical e horizontal.e tem muitas vantagens como alta resistência, boa resistência à abrasão, baixo coeficiente de expansão térmica.
7Como o modo de resfriamento do vento e resfriamento da água, a máquina de formação é boa para a formação rápida e bom efeito de resfriamento.

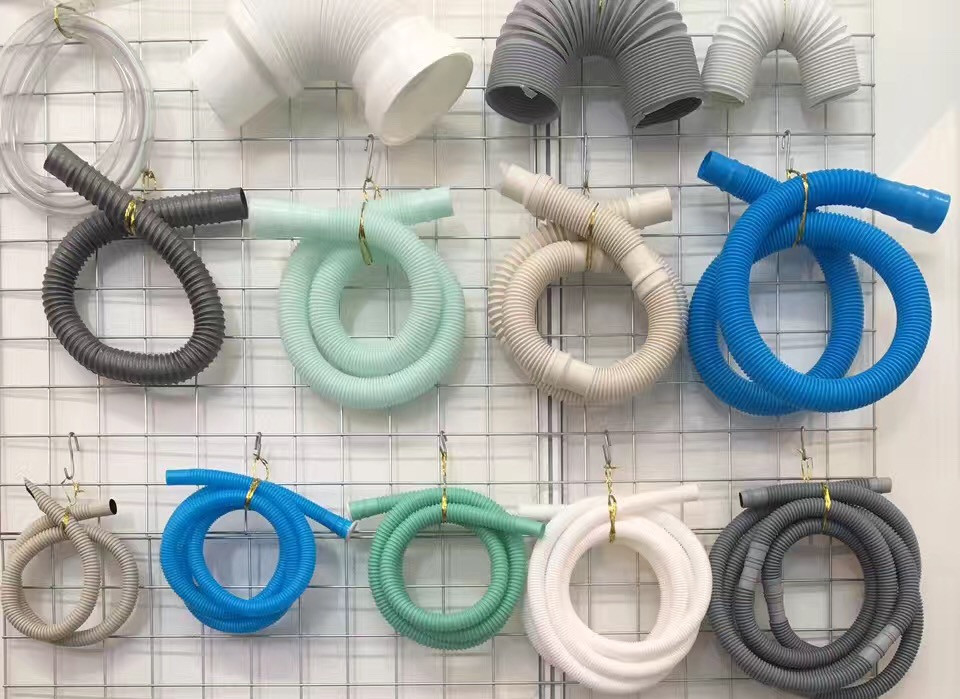

8Este tipo de tubos é amplamente utilizado em tubos de proteção de carro e trem, tubos de abastecimento e drenagem para máquina de lavar, irrigação de fazenda e assim por diante.
| CN |
Ponto |
Quantidade |
| 1 |
Diâmetro do tubo |
16 mm a 50 mm |
| 2 |
Matéria-prima |
PVC em pó |
| 3 |
Produção |
70-100 kg/h |
| 4 |
Potência instalada total |
60 kw, 380V/50Hz, 3 fases |
| 5 |
Dimensão global |
6300x1200x1900 mm |
| 6 |
Capacidade de água de arrefecimento |
60 litros |
| 7 |
Ar comprimido |
0.4Mpa- 0.6Mpa, 0.2m3/min |
B. Produtos comerciais:
| CN |
Ponto |
Quantidade |
| |
Linha de mangueira corrugada de PVC de 16 a 50 mm, incluindo |
|
| 1 |
Extrusora cônica de parafusos duplos HYZS51/110 |
1 |
| 2 |
Carregador de molas |
1 |
| 3 |
Revoltador de fios metálicos |
|
| 4 |
Cabeça morta. |
1 |
| 5 |
Máquina de formação a vácuo |
1 |
| 6 |
Coilera |
1 |
C. Especificação principal

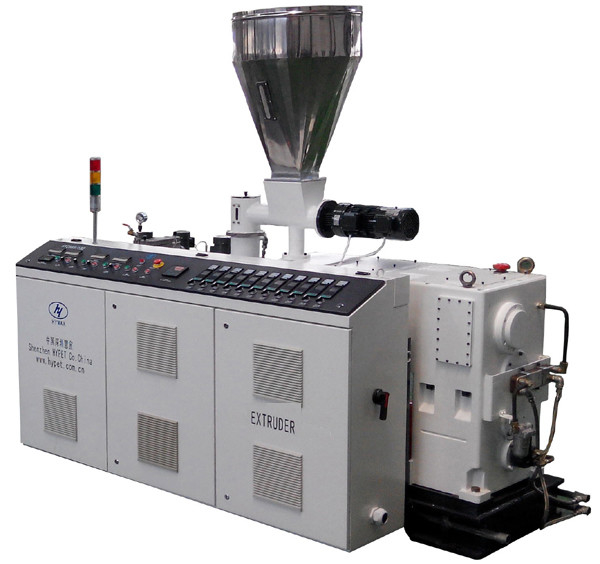

1.1.Extrusora cônica de parafusos duplos HYZS51/110
| CN |
Nome das peças |
Especificações |
Descrição |
| 1 |
Extrusor |
Modelo de extrusora |
HYZS-51/110 parafuso duplo cônico |
| Produção |
150-200 kg/h para tubos
70-110 kg/h para perfil igual ou superior
|
| Altura do centro |
1000 mm |
| Dimensão |
2450 x 1200 x 2400 mm |
| Peso |
2100 kg |
| 2 |
- Vai-te lixar. |
Diâmetro |
Ø51/110 mm |
| Materiais |
38CrMoAlA + liga especial |
| Acaba. |
Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido |
| Velocidade de rotação |
0~50 r/min |
| Núcleo do parafuso |
Controle automático da temperatura
(A refrigeração a óleo é opcional)
|
| 3 |
Barril |
Estrutura do cano |
Em duas partes, a parte da frente será com liga especial inserida. |
| Grande parte do barril |
38CrMoAlA |
| Parte frontal do cano |
SKD11 com tratamento térmico |
| Finalização interna |
Com nitrogénio (0,50~0,70 mm de profundidade) |
| 4 |
Transdutor de temperatura/pressão |
Qualidade |
China marca famosa |
| Estrutura |
Detecta separadamente a pressão e a temperatura |
| Cabos |
Linha de cabo de alta isolamento |
| Ecrã |
Tanto no monitor como no ecrã |
| 5 |
Ventiladores de aquecimento e de arrefecimento |
Área de controlo do aquecimento |
4 zonas |
| Modo de aquecimento |
Alumínio fundido/cerâmica |
| Potência de aquecimento |
10 kW |
| Sistema de arrefecimento |
Ventilador de arrefecimento de barril de baixo ruído |
| Potência de arrefecimento |
75w x 3 conjuntos |
| Refrigeração por água/óleo |
Uma zona na parte dianteira para opção |
| Isolamento térmico |
Material e estrutura de isolamento especiais para poupança de energia. |
| 6 |
Caixa de engrenagens HYPET |
Materiais para a habitação |
Ferro dúctil |
| Material de engrenagem |
20CrMnTiA |
| Superfície do engrenagem |
Cobre de aço inoxidável |
| Material do eixo |
40Cr |
| Temperatura do óleo |
Controlado por dois sistemas, |
| Fecho de borracha |
Utilizado selante de borracha especal importada |
| Rolamentos |
É uma marca famosa e confiável. |
| 7 |
Dosagem de parafusos duplos
alimentação
|
Motor de material de alimentação |
00,75 kW |
| Faixa de velocidade |
1 a 50 RPM |
| Ponte de pólvora |
Ponte anti-pólvora com alto Caco3 |
| Inversor |
Tipo de carregador pesado Delta |
| 8 |
Desgaste a vácuo com selector |
Grau de vácuo |
-0,04Mpa |
| Potência do motor |
1.5 kw |
| Tanque de vácuo |
Fácil de limpar |
|
Dispositivo de limpeza automática
|
Dispositivo de limpeza automática de controlo de ar para opção. |
| 9 |
Motor de condução |
Potência do motor CA |
18.5 kW na marca Siemens |
| Controlador de inversor AC |
Delta em letras pesadas |
| 10 |
Sistema de controlo elétrico |
Sistema PLC |
Todo o sistema de controlo PLC da Siemens com software HYPET. |
| Componentes elétricos |
Marcas Siemens, Schneider, RKC Omron, ABB, Fuji, e pequenas peças sem importância na China marca famosa |
| Zona de temperatura extra para a cabeça de matriz |
6 zonas |
| Característica do gabinete elétrico |
1, todos os cabos e conectores são com cabo de aviação
2, o armário elétrico pode ser desmontado com facilidade,
3, todos os cabos e sensores cabos são fortes o suficiente com longa vida.
4, sistema de controlo de monitor PLC com ajuste de botão para controlar a velocidade do parafuso com facilidade.
|
2. Carregador de mola
| |
Imagem |
Especificações |
Descrição |
| 1 |
|
Diâmetro do tubo |
114 mm |
| 2 |
Capacidade de produção |
3 M3/h |
| 3 |
Volume da coluna |
200 litros |
| 4 |
Potência do motor |
1.5 kw |
3. Revoltador de arame metálico
| CN |
Imagem |
Especificações |
Descrição |
| 1 |
|
Materiais |
40Cr |
| Função |
Espalhe o fio de metal. |
| Diâmetro |
Ø200~400 mm |
4Morre de cabeça.
| Imagem do produto |
Especificações |
Descrição |
|
Tamanho |
16-50 mm com núcleo e canal de arame de aço, de acordo com a amostra ou o desenho |
| Materiais |
Aço de molde de alta qualidade |
| Número de cabeças de matriz |
1 conjunto |
| Número de mofo |
1 conjunto de 20/25 mm |
| Calibração do tamanho do molde |
55mmx80mmx65.94mm |
| Calibração do material do molde |
40Cr |
| Comprimento total do molde |
65.94 mm × 60 pares = 3956.4 mm |
5. Máquina de formação de vácuo
| Imagem do produto |
Especificações |
Descrição |
|
|
Faixa de tubulação |
Φ16~Φ50 mm |
| Estrutura |
Projeto horizontal fechado |
| Velocidade de marcha |
0-25/min |
| Potência do motor DC principal |
3 kW |
| Potência do motor de lubrificação |
00,06 kW |
| Tipo de refrigeração |
Refrigeração por água fechada |
| Temperatura da água de arrefecimento |
5 a 15°C |
| Inversor |
ABB |
| Contactor e relé |
Schneider |
| Sistema de controlo |
Programa de controlo PLC |
| Ecrã táctil |
Salgueiro |
| Exibição da estação do operador |
Todas as configurações de parâmetros e comandos são operados no ecrã elétrico e táctil do console |
| Trilhas de mofo |
Material do carril |
38CrMoAlA, nitratado |
| |
Tipo de refrigeração |
Refrigeração por água |
| Nota: Fluxo adequado de abastecimento de água de arrefecimento para garantir que a velocidade máxima de funcionamento e a temperatura dos fuzis do dispositivo de formação não sejam superiores a 55 graus. |
6- Empilhadeira.
| Imagem do produto |
Especificações |
Descrição |
|
Faixa de tubulação |
Φ16-Φ50 mm |
| Peso |
350 kg |
| Velocidade |
0-25m/min |
| Potência do motor DC principal |
00,75 kW |
| Contactores e relés |
Schneider |
| Inversor |
ABB |
