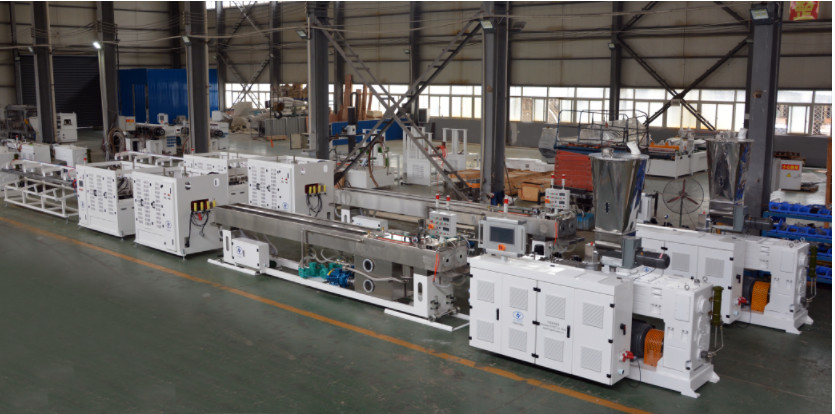

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor

Nome da marca:	Hypet
Número do Modelo:	Linha de produção de tubos de PVC de 40-250 mm com HYZS80/156
MOQ:	1 conjunto
preço:	USD 78500/set
Tempo de entrega:	45 a 75 dias
Condições de Pagamento:	L/C, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001,CE

Detalhes da embalagem:

Pacote padrão para transporte marítimo

Habilidade da fonte:

Máquina de fabricação de tubos de PVC de 40 a 250 mm 50 unidades por ano

Destacar:

Máquina de fabricação de tubos de PVC de vida mais longa

Linha de produção de tubos de PVC de estação única

Máquina de fabricação de tubos de PVC de alta potência

Descrição do produto

40-250mmPVC PIpePReduçãoLinha com extrusora de parafusos binários cônicos HYZS80/156 com motor de 55 kW de potência de 500 kg/h

A. Especialidade da linha de tubulação de PVC

CN	Posições	Especificação
Características	Alto rendimento	500 kg/h, com alta velocidade
	Alta eficiência	Qualidade estável, operação eficiente fazem altamente qualificado
	Economia de energia	Pode poupar energia de 20 a 30% por máquina e software.
	Controle inteligente da IA	PLC + HYPET software para controlar a operação automaticamente e salvar cada caso de formulação.
Informações sobre a máquina	Produtos	Tubos quentes e frios
	Matéria-prima	PVC em pó
	Produção	300-500 kg/h
	Velocidade de produção máxima	5 m/min
	Intervalo de diâmetros dos produtos	40-250 mm
Condições de trabalho	Energia elétrica	De potência não superior a 50 V
	Potência total	70kw para potência de instalação, potência de funcionamento real:37kw
	Água de arrefecimento	≤ 20°C; ≥ 0,3Mpa
	Água comprimida	> 0,3 m3/min, < 0,5 MPa
	Tamanhos globais (LWH)	24000* 1600* 2500 mm
Máquina Explicação geral	Altura do centro	1000 mm
	Direção de operação	Da direita para a esquerda (outro pode ser opcional)
	Produção	A capacidade de produção varia de acordo com os materiais e a condições de funcionamento.
	Observações técnicas	O direito de melhorar as especificações da linha permanece, se houver qualquer modificação na No futuro, o cliente não será informado

B. Itens comerciais:

1, Partes da linha principal:

CN	Itens principais	Quantidade
Linha de tubulação de PVC de 40-250 mm com extrusora ZS80/156
1	HYZS80/156 extrusora cônica de parafusos duplos	1 conjunto
2	Carregador automático de molas para extrusora	1 conjunto
3	Cabeça 40-63	1 conjunto
4	Cabeça de matriz 75-110	1 conjunto
5	Cabeça de matriz 160-250	1 conjunto
6	Tanque de vácuo em 6m	1 conjunto
7	Tanque de refrigeração por pulverização	1 conjunto
8	Descolagem com 4 garras, tipo servomotor	1 conjunto
9	Máquina de corte planetário	1 conjunto
10	Stacker	1 conjunto

C. Especificação da máquina

1HYZS80/156extrusora de parafusos geminados cónicos

CN	Nome das peças	Especificações	Descrição
1	Extrusor	Modelo de extrusora	HYZS-80/156 parafuso duplo cônico
		Produção	450-550 kg/h para tubos 250-330 kg/h para perfil igual ou superior
		Altura do centro	1060 mm
		Dimensão	3700 x 1400 x 2750 mm
		Peso	4100 kg
2	- Vai-te lixar.	Diâmetro	Ø80/156 mm
		Materiais	38CrMoAlA + liga especial
		Acaba.	Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido
		Velocidade de rotação	0~39 r/min
		Núcleo do parafuso	Controle automático da temperatura (A refrigeração a óleo é opcional)
3 3	Barril	Estrutura do cano	Em duas partes, a parte da frente será com liga especial inserida.
		Grande parte do barril	38CrMoAlA
		Parte frontal do cano	SKD11 com tratamento térmico
		Finalização interna	Com nitrogénio (0,50~0,70 mm de profundidade)
4	Transdutor de temperatura/pressão	Qualidade	China marca famosa
		Estrutura	Detecta separadamente a pressão e a temperatura
		Cabos	Linha de cabo de alta isolamento
		Ecrã	Tanto no monitor como no ecrã
5	Ventiladores de aquecimento e de arrefecimento	Área de controlo do aquecimento	4 zonas
		Modo de aquecimento	Alumínio fundido/cerâmica
		Potência de aquecimento	32 kW
		Sistema de arrefecimento	Ventilador de arrefecimento de barril de baixo ruído
		Potência de arrefecimento	0.55kw x 1 conjunto +0.37kw x 1 conjunto/refrigeração por líquido x 1 conjunto
		Refrigeração por água/óleo	Uma zona na parte dianteira para opção
		Isolamento térmico	Material e estrutura de isolamento especiais para poupança de energia.
6	Caixa de engrenagens HYPET	Materiais para a habitação	Ferro dúctil
		Material de engrenagem	20CrMnTiA
		Superfície do engrenagem	Cobre de aço inoxidável
		Material do eixo	40Cr
		Temperatura do óleo	Controlado por dois sistemas,
		Fecho de borracha	Utilizado selante de borracha especal importada
		Rolamentos	É uma marca famosa e confiável.

7	Dosagem de parafusos duplos alimentação	Motor de material de alimentação	1.5 kW
		Faixa de velocidade	1 a 50 RPM
		Ponte de pólvora	Ponte anti-pólvora com alto Caco3
		Inversor	Tipo de carregador pesado Delta
8	Desgaste a vácuo com selector	Grau de vácuo	-0,04Mpa
		Potência do motor	3 kw
		Tanque de vácuo	Fácil de limpar
		Dispositivo de limpeza automática	Dispositivo de limpeza automática de controlo de ar para opção.
9	Motor de condução	Potência do motor CA	55 kW na marca Siemens
9	Motor de condução	Controlador de inversor AC	Delta em letras pesadas

2 Carregador automático de molas para extrusora

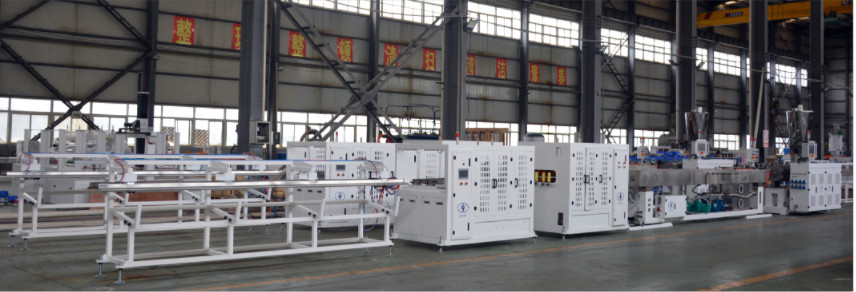

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor 2

CN	Especificações	Descrição
1	Diâmetro do tubo	141 mm
2	Capacidade de produção	5 M³/h
3	Volume da coluna	200 litros
4	Potência do motor	2.2 kw

3 Cabeças de matriz em 1 grau de pressão

CN	Ponto	Descrição
1	Cabeça para 40-63	Para Ø40,Ø50,Ø63 dimensão do tubo com calibradores
2	Cabeça de dado para 75-110	Para o tamanho do tubo Ø75,Ø90,Ø110 com calibradores
3	Cabeça para 160-250	Para Ø160,Ø200,Ø250 dimensões de tubos com calibradores
4	Output para 40-63	Máximo 90-150 kg/h
5	Output para 75-110	Max 210-450 kg/h
6	Output para 160-250	Max 480-500 kg/h
7	Espessura do tubo	De acordo com as exigências do cliente
8	Superfície de fluxo da matriz	Cromado e polido bem
9	Materiais da cabeça de matriz	40Cr com bom tratamento térmico
10	Pressão de fusão/Temp	Equipado com uma imprensa de fusão/Temp
11	Tipo de aquecedor	Aquecedor cerâmico com revestimento SS304
12	Material de calibração	Latão H65 e esmaltes de brilho
13	Dispositivo de tubulação	Dispositivo de arrefecimento por água forte na frente do calibrador

4 Tanque de vácuo em 6.000 mm

1	Vazio Tanque	Materiais	Acero inoxidável 304
		Duração	1500+4500 mm
		Altura do centro	1000 mm
		Dia. alcance	40-250 mm
		Número de tubos	1 tubo
		Potência do motor móvel	00,75 kW
		Distância de movimento dianteira e traseira	700 mm
		Ajuste para cima e para baixo	100 mm
		Ajuste esquerdo e direito	50 mm
		Cobertura na parte superior	Liga de alumínio
2	Sistema de pulverização com bocal	Número de bocas	204 pcs
		Números de tubos de pulverização de água	4 peças
		Tipo de bocal	Refrigeração intensiva atomizada
		Fusão oral	G1
		Suportador de tubos	Suportador de engrenagem fixa
3	Controle da temperatura e do nível da água	Controle da temperatura da água	Controle automático da válvula
		Controle do nível da água	Sistema de circuito fechado de bola flutuante
		Segurança sob pressão	Válvula de segurança instalada

4	Filtro de água	Filtro	2 conjuntos em G2?? com passagem por via
		Limpe o filtro	Por conduta de passagem para limpeza do filtro
		Ciclone de vácuo	Sim, com ele.
		Função de silenciamento	Dispositivo silenciador
5	Bomba de vácuo	Potência do motor da bomba de vácuo	4 kW x 2 conjuntos
		Tipo de bomba	Tecnologia de placas redondas da Siemens
		Outros	Baixo ruído
		Garrafa de sucção a vácuo	Dois portões em cada lado do tanque
6	Bomba de água	Tamanho do tubo de entrada de água	G1
		Tamanho do tubo de saída de água	G2
		Potência do motor da bomba de água	4 kw x 2 conjuntos

5 Tanque de arrefecimento por pulverização em 6.000 mm

CN	Especificações	Descrição
1	Faixa de tubulação	Ø40-250 mm
2	Comprimento da caixa de vácuo	6,000 mm
3	Construção	Método de pulverização
4	Potência da bomba de água	5.5 kw x 1 conjunto
5	Número do bico	168 peças
6	Número do filtro	1 conjunto
7	Número de bypass	1 conjunto
8	Forma de controlo do nível da água	Válvula de flutuação
9	Material de cobertura	Placas de liga de alumínio
10	Materiais	Acero inoxidável 304
11	Controle da temperatura da água	Válvula de regulação automática
12	Tubo de entrada	G1
13	Tubo de saída	G2

6 Tiragem com 4 garras

Especificações	Descrição
Diâmetro do tubo	Ø40-250 mm
Altura do centro	1000 mm
Número de lagartas	4 garras
Distribuição das lagartas	Distribuição quadrilateral
Controle das lagartas superiores	Controlado por cilindro de cada lado da cadeia
Número da garrafa	4 peças
Controle das lagartas de fundo	Acionamento por motor para cima para baixo
Método de condução	Acionados por blocos de borracha
Largura do bloco de borracha	74 mm
Comprimento de tração efetivo	2000 mm
Velocidade de condução	0.1-7 m/min
Caixa de engrenagens	Motor com caixa de engrenagens helicoidal forte
Tipo de motor	Servo motor
Potência do motor	1.1 kw x 4 conjuntos
Força de tração	30,000 N
Sistema de medição	Por codificador
Modo de regulação	Pneumático
Pressão no tubo	De potência não superior a 50 W
Posição da lagarta para baixo	Fixado
Pressão do ar	0.4-0.6Mpa

7Planeta ctotalcom camuflagem

Especificações	Descrição
Intervalo de diâmetro do tubo	Ø40-250 mm
Espessura de corte	25 mm
Velocidade de corte	6 m/min
Forma da lâmina	Câmfering
Corta-se.	Planeta
Forma de alimentação	Máquinas hidráulicas
Câmbio de pinça	Alumínio
Modo de seguimento	Pneumático
Sistema de controlo	Sistema de controlo automático PLC

8 Stacker

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor 10

CN	Nome das peças	Especificações	Descrição
1	Stacker	Tabela inclinável	De potência não superior a 1000 W
		Duração nominal	4-5 mtrs
		Tamanhos dos tubos	40-250 mm
		Material do para-choque de tropeço	MS aço estrutural rígido
