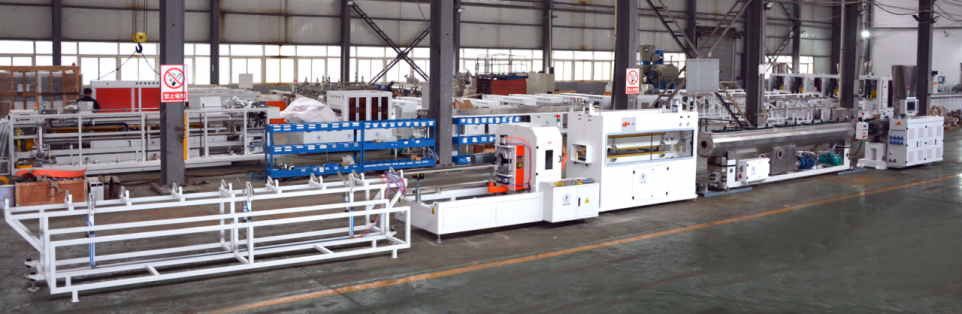

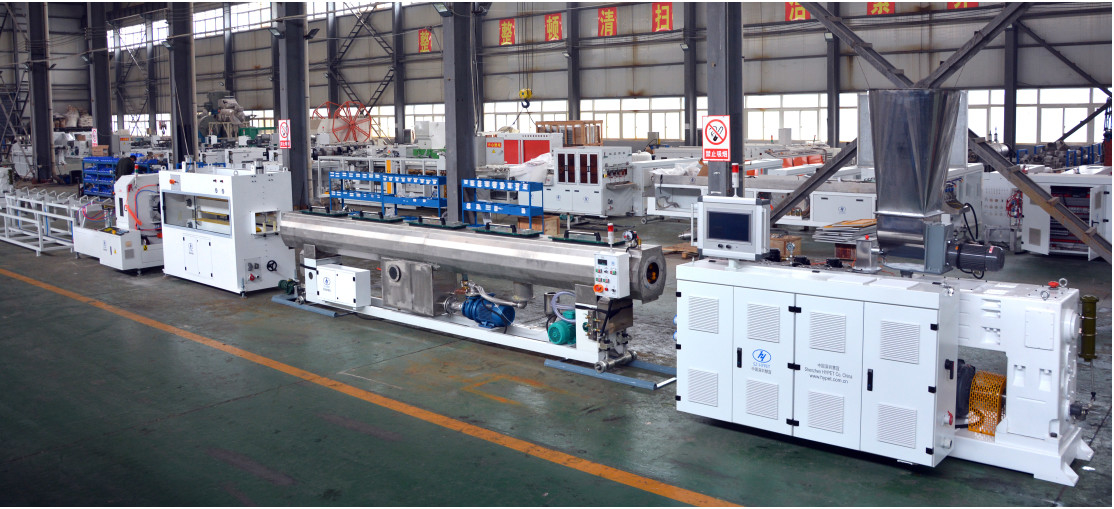

Linha de drenagem de água e esgoto de PVC de alta eficiência de 40-250 mm com extrusora de parafusos paralelas HYPS90/28 com motor de 55kw

Nome da marca:	Hypet
Número do Modelo:	Linha de produção de tubos de PVC de 40-250 mm com HYPS90/28
MOQ:	1 conjunto
preço:	USD 82000/set
Tempo de entrega:	45 a 75 dias
Condições de Pagamento:	L/C, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO9001,CE

Detalhes da embalagem:

Pacote padrão para transporte marítimo

Habilidade da fonte:

Máquina de fabricação de tubos de PVC de 40 a 250 mm 50 unidades por ano

Destacar:

Linha de drenagem de águas residuais de PVC

Linha de extrusão de tubos de drenagem de PVC de 40-250 mm

Linha de extrusão de tubos de drenagem de alta eficiência

Descrição do produto

40-250milímetrosPVC PipêPLinha de produção com extrusora de parafuso duplo paralelo HYPS90/28 com motor de 55kw e saída de 500 kg/h

A. Especialidade de tubulação de PVC

SN	Unid	especificação
Características	Alto rendimento	500kg/h, com alta velocidade
	Alta eficiência	Qualidade estável e operação eficiente tornam altamente qualificados
	Economia de energia	Pode economizar energia de 20 a 30% por máquina e software.
	Controle inteligente de IA	Software PLC + HYPET para controlar a operação automaticamente e salvar cada caso de formulação.
Informações da máquina	Produtos	Tubo quente e frio
	Matéria-prima	Pó de PVC
	Saída	300-500 kg/hora
	Velocidade máxima de produção	5m/min
	Faixa de diâmetro de produtos	40-250 mm
Condição de trabalho	Energia elétrica	Trifásico, 420v +/- 10%, 50Hz (outros para opção
	Potência total	70kw para instalação de energia, potência real de funcionamento: 37kw
	Água de resfriamento	≤ 20°C; ≥0,3Mpa
	Água comprimida	﹥0,3m3/min, ﹤0,5Mpa
	Tamanhos totais (CLA)	2400016002500mm
Explicação geral da máquina	Altura central	1000mm
	Direção de operação	Da direita para a esquerda (outro pode ser opcional)
	Saída	A capacidade de produção varia de acordo com os materiais e o condições de operação.
	Observações sobre tecnologia	reserva-se o direito de melhorar a especificação da linha, caso haja alguma modificação no futuro, o cliente não será informado

B, Itens comerciais:

1, peças da linha principal:

SN	Itens principais	Quantidade
Linha de tubo de PVC de 40-250 mm com extrusora HYPS90/28
1	Extrusora de parafuso duplo paralelo HYPS90/28	1 conjunto
2	Carregador automático tipo mola para extrusora	1 conjunto
3	Cabeça de roscar 40-63	1 conjunto
4	Cabeça de roscar 75-110	1 conjunto
5	Cabeça de roscar 160-250	1 conjunto
6	Tanque de vácuo em 6m	1 conjunto
7	Tanque de resfriamento por spray	1 conjunto
8	Transporte com tipo 4 garras, tipo servo motor	1 conjunto
9	Fresa planetária com chanfro	1 conjunto
10	Empilhador	1 conjunto

C, Especificação da Máquina

1OiPS90/28 paraleloextrusora de parafuso duplo

SN	Nome das peças	Especificação	Descrição
1	Extrusora	Modelo de extrusora	Parafuso duplo paralelo HYPS-90/28
		Saída	450-500kg/h para tubo
		Altura central	1000mm
		Dimensão	4900 x 1300 x 2700 mm
		Peso	4300kg
2	Parafuso	Diâmetro	Ø90mm
		L/D	28:1 para produção de tubos.
		Material	38CrMoAlA + liga especial
		Terminar	Preenchido com nitrogênio (0,50 ~ 0,70 mm de profundidade) e polido
		Velocidade de rotação	0~45 r/min
		Núcleo do parafuso	Controle automático de temperatura
3	Barril	Estrutura do Barril	38CrMoAlA + liga especial
		Acabamento interno	Preenchido com nitrogênio (0,50 ~ 0,70 mm de profundidade)
4	Transdutor de temperatura/pressão	Qualidade	Marca famosa da China
		Estrutura	Detecta separadamente pressão e temperatura
		Cabo	Linha de cabo altamente isolada
		Tela	Tanto no monitor quanto na tela
5	Aquecedores e ventiladores de resfriamento	Área de controle de aquecimento		5 zonas
		Maneira de aquecimento		Alumínio fundido
		Potência de aquecimento		38 kW
		Sistema de refrigeração		Ventilador de resfriamento de barril de baixo ruído
		Poder de resfriamento		0,37 kW x 4 conjuntos
		Resfriamento de água/óleo		Uma zona na parte frontal para opção
		Isolamento térmico		Material isolante especial e estrutura para economia de energia.
6	Caixa de engrenagens HYPET	Material de habitação		Ferro dúctil
		Material da engrenagem		20CrMnTiA
		Superfície da engrenagem		Endurecido e retificado com alta precisão
		Material do eixo		40 Cr
		Temperatura do óleo		Controlado por dois sistemas,
		Selante de borracha		Selador de borracha especial importado usado
		Rolamentos		Com marca famosa e confiável.
7	Dosagem de parafuso duplo alimentador	Motor de fornecimento de material		1,5 kW
		Faixa de velocidade		1-50RPM
		Ponte de pólvora		Ponte anti-pó com alto Caco3
		Inversor		Tipo de carregadeira pesada Delta

8	Desgaseificação a vácuo com seletor	Grau de vácuo	-0,04Mpa
		Potência do motor	3 kW
		Tanque de vácuo	Fácil de ser limpo
		Dispositivo de limpeza automática	Dispositivo de limpeza automática de controle de ar para opção.
9	Motor de condução	Potência do motor CA	Tipo de carga pesada de 55 kW.
9	Motor de condução	Controlador de inversor CA	Inversor tipo pesado Delta
10	Sistema de controle elétrico	Sistema CLP	Sistema de controle PLC Siemens completo com software HYPET AI.
		Componentes elétricos	Com a marca Siemens, Schneider RKC Omron, Delta e pequenas peças sem importância na marca famosa da China
		Zona de temperatura extra para cabeça de roscar	8 zonas
		Recurso de gabinete elétrico	1, todos os cabos e conectores são com plugue de aviação de fio 2, gabinete elétrico pode ser desmontado com facilidade, 3, todos os cabos e cabos de sentidos são fortes o suficiente e com longa vida útil.

2 Carregador automático em tipo mola para a extrusora

Linha de drenagem de água e esgoto de PVC de alta eficiência de 40-250 mm com extrusora de parafusos paralelas HYPS90/28 com motor de 55kw 2

SN	Especificação	Descrição
1	Diâmetro do tubo	141mm
2	Capacidade de saída	5 milhões³/h
3	Volume da tremonha	200L
4	Potência do motor	2,2 kW

3 cabeças de roscar em 1 grau de pressão

SN	Item	Descrição
1	Cabeça de roscar para 40-63	Para tamanhos de tubo Ø40, Ø50, Ø63 com calibradores
2	Cabeça de roscar para 75-110	Para tamanhos de tubo Ø75,Ø90,Ø110 com calibradores
3	Cabeça de roscar para 160-250	Para tamanhos de tubo Ø160, Ø200, Ø250 com calibradores
4	Saída para 40-63	Máx. 90-150 kg/h
5	Saída para 75-110	Máx. 210-450 kg/h
6	Saída para 160-250	Máx. 480-500 kg/h
7	Espessura do tubo	De acordo com os requisitos do cliente
8	Superfície de fluxo da matriz	Cromado revestido e bem polido
9	Material da cabeça da matriz	40Cr com bom tratamento térmico
10	Pressão/Temp de fusão	Equipado com prensa de fusão/Temp
11	Tipo de aquecedor	Aquecedor cerâmico com revestimento SS304
12	Material de calibração	Latão H65 e polimento brilhante endurecido
13	Dispositivo de tubo brilhante	Dispositivo forte de resfriamento de água na frente do calibrador

4 Tanque de vácuo em 6.000 mm

1	Vácuo tanque	Material	Aço inoxidável 304
		Comprimento	1500+4500mm
		Altura central	1000 milímetros
		Dia. faixa	40-250mm
		Nº de tubos	1 tubos
		Potência do motor móvel	0,75 kW
		Alcance móvel dianteiro e traseiro	700 milímetros
		Ajuste para cima e para baixo	100mm
		Ajuste esquerdo e direito	50mm
		Cubra no topo	Liga de alumínio
2	Sistema ágil de bico	Número de bicos	204 peças
		Números de tubos de pulverização de água	4 peças
		Tipo de bico	Resfriamento intensivo atomizado
		Boca de pulverização	G1
		Apoiador de tubo	Suporte tipo engrenagem fixa
3	Temperatura da água e controle de nível	Controle de temperatura da água	Controle automático de válvula
		Controle de nível de água	Sistema de circuito fechado de bola flutuante
		Segurança de pressão	Válvula de segurança instalada

4	Filtro de água	Filtro	2 conjuntos em G2” com passagem de desvio
		Limpe o filtro	Linha de passagem para limpeza do filtro
		Ciclone de vácuo	Sim, com isso
		Função silêncio	Dispositivo de silêncio
5	Bomba de vácuo	Potência do motor da bomba de vácuo	4 kW x 2 conjuntos
		Tipo de bomba	Tecnologia de placa redonda da Siemens
		Outros	Baixo ruído
		Bocal de sucção a vácuo	Dois portões em cada lado do tanque
6	Bomba de água	Tamanho do tubo de entrada de água	G1”
		Tamanho do tubo de saída de água	G2”
		Potência do motor da bomba de água	4 kw x 2 conjuntos

5 Tanque de resfriamento por pulverização em 6.000 mm

SN	Especificação	Descrição
1	Gama de tubos	Ø40-250mm
2	Comprimento da caixa de vácuo	6.000 mm
3	Construção	Método de pulverização
4	Potência da bomba de água	5,5 kW x 1 conjunto
5	Nº de bico	168 peças
6	Nº de filtro	1 conjunto
7	Nº de bypass	1 conjunto
8	Maneira de controle de nível de água	Válvula flutuante
9	Material de cobertura	Placa de liga de alumínio
10	Material	Aço inoxidável 304
11	Controle de temperatura da água	Válvula reguladora automática
12	Tubo de entrada	G1”
13	Tubo de saída	G2”

6 Puxar com 4 garras tipo

Especificação	Descrição
Diâmetro do tubo	Ø40-250mm
Altura central	1000 mm
Número da lagarta	4 garras
Distribuição de lagarta	Distribuição quadrilátera
Controle de lagarta superior	Controlado por cilindro em cada lado da corrente
Número do cilindro	4 peças
Controle de lagarta inferior	Para cima e para baixo controlado por motor
Método de condução	Acionado por bloco de borracha
Largura do bloco de borracha	74 milímetros
Comprimento efetivo de tração	2.000 mm
Velocidade de condução	0,1-7m/min
Caixa de engrenagens	Motor com caixa de engrenagens helicoidal forte
Tipo de motor	Servo motor
Potência do motor	1,1 kW x 4 conjuntos
Força de tração	30.000N
Sistema de medição	Por codificador
Modo de ajuste	Pneumático
Pressione pressão no tubo	Ajustado por válvulas pneumáticas
Posição da lagarta para baixo	Fixo
Pressão do ar	0,4-0,6Mpa

7Planetário ctotalcom chanfro

Especificação	Descrição
Faixa de diâmetro do tubo	Ø40-250mm
Espessura de corte	25mm
Velocidade de corte	6m/min
Formato da lâmina	Chanfrar
Corte caminho	Planetário
Maneira de alimentação	Hidráulico
Maneira de fixação	Alumínio
Modo seguir	Pneumático
Sistema de controle	Sistema de controle automático PLC

8 empilhador

Linha de drenagem de água e esgoto de PVC de alta eficiência de 40-250 mm com extrusora de parafusos paralelas HYPS90/28 com motor de 55kw 10

SN	Nome das peças	Especificação	Descrição
1	Empilhador	Mesa inclinável	Operado pneumaticamente
		Comprimento nominal	4-5 metros
		Tamanhos de tubos	40-250mm
		Material da rampa de tropeço	Aço estrutural rígido MS
