Name: Linha de produção de tubos de PVC de 1-6 polegadas com extrusora de parafuso duplo cônica HYZS65/132 com motor de 45kw e potência de 420kg/h
Brand: Shenzhen HYPET Co., Ltd.
SKU: ZS65/132 Linha de extrusão de tubos de PVC
Price: 52000 USD
Availability: InStock

Para casa > produtos > Linha plástica da extrusão da tubulação >

Linha de produção de tubos de PVC de 1-6 polegadas com extrusora de parafuso duplo cônica HYZS65/132 com motor de 45kw e potência de 420kg/h

Linha de produção de tubos de PVC de 1 a 6 polegadas

Linha de produção de tubos de PVC de 420 kg/h

Linha de produção de tubos PVC de 6 polegadas

Lugar de origem:

China

Marca:

Hypet

Certificação:

ISO9001,CE

Número do modelo:

ZS65/132 Linha de extrusão de tubos de PVC

Contacte-nos

Solicite um orçamento

Detalhes do produto

Controle:

Sistema de controlo PLC

Motor principal:

45 kW

Condições:

novo

Extrusor:

extrusora de parafusos cónicos gêmeos 65/132

Potência de abastecimento:

380V 50HZ 3Phase ou personalizado

Produção:

320-420 kg/h

Produto final:

Tubulação do PVC

Palavra-chave:

Linha de extrusão de tubos de PVC de 1 a 6 polegadas

Matéria-prima:

Polvo de PVC

Aplicação do produto:

PIPE

Projeto de parafusos:

Parafusos geminados cônicos

Garantia de peças-chave:

1 ano

Serviço de instalação de engenheiros:

- Sim, sim.

Destacar:

Linha de produção de tubos de PVC de 1 a 6 polegadas

Linha de produção de tubos de PVC de 420 kg/h

Linha de produção de tubos PVC de 6 polegadas

Termos de pagamento e envio

Quantidade de ordem mínima

1 Conjunto

Preço

USD 52000/set

Detalhes da embalagem

Pacote padrão para transporte marítimo

Tempo de entrega

45 a 75 dias

Termos de pagamento

L/C, T/T

Habilidade da fonte

Linha de extrusão de tubos de esgoto de plástico para drenagem de água 100 conjuntos por ano

Produtos relacionados

Vídeo

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Obtenha o melhor preço

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

Obtenha o melhor preço

Vídeo

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

Obtenha o melhor preço

Vídeo

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Obtenha o melhor preço

Contacte-nos

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Contacte agora

Descrição do produto

1-6 polegadas PVC PIpePReduçãoLinha com extrusora de parafusos biconínicos HYZS65/132 com motor de 45 kW de potência 420 kg/h

Uma especialidadedePVCpIpelinha

CN	Posições	Especificação
Características	Alto rendimento	420 kg/h, com alta velocidade
	Alta eficiência	Qualidade estável, operação eficiente fazem altamente qualificado
	Economia de energia	Pode poupar energia de 20 a 30% por máquina e software.
	Controle inteligente da IA	PLC + HYPET software para controlar a operação automaticamente e salvar cada caso de formulação.
Informações sobre a máquina	Produtos	Tubos quentes e frios
	Matéria-prima	PVC em pó
	Produção	320-420 kg/h
	Velocidade de produção máxima	5 m/min
	Intervalo de diâmetros dos produtos	1 - 6 polegadas
Condições de trabalho	Energia elétrica	3 fases, 420 V +/- 10%, 50 Hz (outras opcionais)
	Potência total	70 kW para potência de instalação, potência de funcionamento real: 37 kW
	Água de arrefecimento	≤ 20°C; ≥ 0,3Mpa
	Água comprimida	> 0,3 m3/min, < 0,5 MPa
	Tamanhos globais (LWH)	24000* 1600* 2500 mm
Máquina Explicação geral	Altura do centro	1000 mm
	Direção de operação	Da direita para a esquerda (outro pode ser opcional)
	Produção	A capacidade de produção varia de acordo com os materiais e as condições de funcionamento.
	Observações técnicas	continua a ter o direito de melhorar a especificação da linha, se houver qualquer modificação no futuro, o cliente não será informado

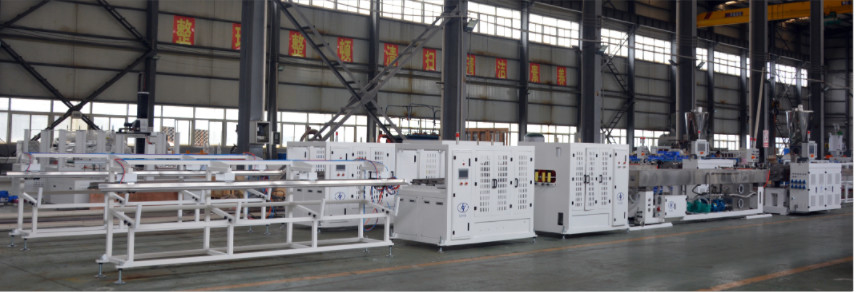

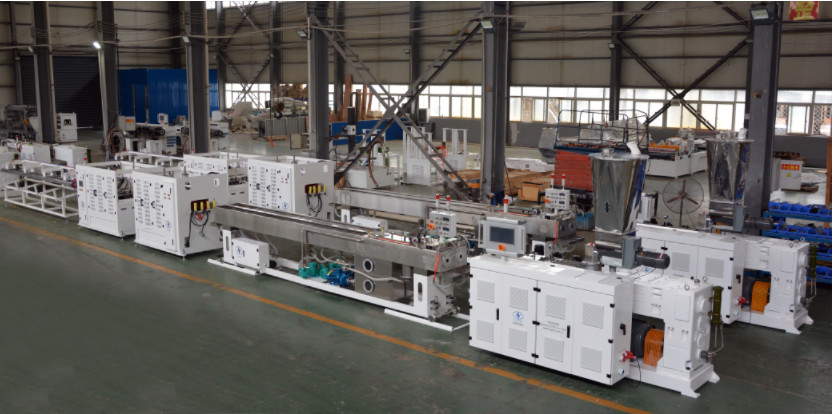

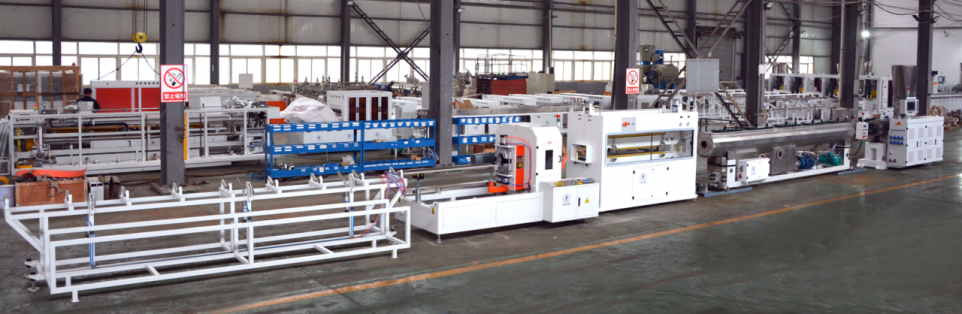

Partes da linha principal:

CN	Principais pontos	Quantidade
Linha de tubulação de PVC de 1 a 6 polegadas com extrusora HYZS 65/132
1	Extrusora de parafusos geminados cónica HYZS 65/132	1 conjunto
2	Carregador automático de molas para extrusora	1 conjunto
3	Cabeça de 1 a 3 polegadas	1 conjunto
4	Cabeça de 4 a 6 polegadas	1 conjunto
5	Tanque de vácuo em 6m	1 conjunto
6	Descolagem com 3 garras, tipo servomotor	1 conjunto
7	Máquina de corte planetário	1 conjunto
8	Stacker	1 conjunto

C. Especificação da máquina

1HYZS65/132 cónicoextrusora de parafusos duplos

CN	Nome das peças	Especificações	Descrição
1	Extrusor	Modelo de extrusora	HYZS-65/132 parafuso duplo cônico
		Produção	350-450 kg/h para tubos 200-280 kg/h para perfil igual ou superior
		Altura do centro	1000 mm
		Dimensão	3000 x 1300 x 2600 mm
		Peso	2700 kg
2	- Vai-te lixar.	Diâmetro	Ø65/132 mm
		Materiais	38CrMoAlA + liga especial
		Acaba.	Com nitrogénio (0,50 a 0,70 mm de profundidade) e polido
		Velocidade de rotação	0~60 r/min
		Núcleo do parafuso	Controle automático da temperatura (A refrigeração a óleo é opcional)
3	Barril	Estrutura do cano	Em duas partes, a parte da frente será com liga especial inserida.
		Grande parte do barril	38CrMoAlA
		Parte frontal do cano	SKD11 com tratamento térmico
		Finalização interna	Com nitrogénio (0,50~0,70 mm de profundidade)

4	Transdutor de temperatura/pressão	Qualidade	China marca famosa
		Estrutura	Detecta separadamente a pressão e a temperatura
		Cabos	Linha de cabo de alta isolamento
		Ecrã	Tanto no monitor como no ecrã
5	Ventiladores de aquecimento e de arrefecimento	Área de controlo do aquecimento	4 zonas
		Modo de aquecimento	Alumínio fundido/cerâmica
		Potência de aquecimento	25 kW
		Sistema de arrefecimento	Ventilador de arrefecimento de barril de baixo ruído
6	Caixa de engrenagens HYPET	Potência de arrefecimento	0.2kw x 2 conjuntos + 0,37kw x 1 conjunto
		Refrigeração por água/óleo	Uma zona na parte dianteira para opção
		Isolamento térmico	Material e estrutura de isolamento especiais para poupança de energia.
		Materiais para a habitação	Ferro dúctil
		Material de engrenagem	20CrMnTiA
		Superfície do engrenagem	Cobre de aço inoxidável
		Material do eixo	40Cr
7	Dosagem de parafusos duplos alimentação	Temperatura do óleo	Controlado por dois sistemas,
		Fecho de borracha	Utilizado selante de borracha especal importada
		Rolamentos	É uma marca famosa e confiável.
		Motor de material de alimentação	1.5 kW
		Faixa de velocidade	1 a 50 RPM
		Ponte de pólvora	Ponte anti-pólvora com alto Caco3
		Inversor	Tipo de carregador pesado Delta
8	Desgaste a vácuo com selector	Grau de vácuo	-0,04Mpa
		Potência do motor	2.2 kw
		Tanque de vácuo	Fácil de limpar
		Dispositivo de limpeza automática	Dispositivo de limpeza automática de controlo de ar para opção.
9	Motor de condução	Potência do motor CA	45 kW na marca Siemens
9	Motor de condução	Controlador de inversor AC	Delta em letras pesadas

2 Carregador automático de molas para extrusora

CN	Especificações	Descrição
1	Diâmetro do tubo	141 mm
2	Capacidade de produção	5 M³/h
3	Volume da coluna	200 litros
4	Potência do motor	2.2 kw

3 Cabeça de matriz em 2 graus de pressão

Linha de produção de tubos de PVC de 1-6 polegadas com extrusora de parafuso duplo cônica HYZS65/132 com motor de 45kw e potência de 420kg/h 3

CN	Ponto	Descrição
1	Cabeça de 3 a 5 cm	Diâmetro 1 polegada, espessura 1,7 mm (4 Bar), 1,8 mm (6 Bar) Diâmetro 2 polegadas, espessura 1,8 mm (4 Bar), 1,9 mm (6 Bar) Diâmetro 3 polegadas, espessura 1,8 mm (4 Bar), 2,7 mm (6 Bar)
2	Cabeça de 4 a 6 polegadas	Diâmetro 4 polegadas, espessura 2,2 mm (4 Bar), 3,2 mm (6 Bar) Diâmetro 5 polegadas, espessura 2,8 mm (4 Bar), 4,1 mm (6 Bar) Diâmetro 6 polegadas, espessura 3,2 mm (4 Bar), 4,7 mm (6 Bar)
3	Saída para a cabeça de matriz de 1-3 polegadas	Max 70 - 310 kg/h
4	Saída para a cabeça de matriz de 4 a 6 polegadas	Máximo 320 - 420 kg/h
5	Espessura do tubo	De acordo com as exigências do cliente
6	Superfície de fluxo da matriz	Cromado e polido bem
7	Materiais da cabeça de matriz	40Cr com bom tratamento térmico
8	Pressão de fusão/Temp	Equipado com uma imprensa de fusão/Temp
9	Tipo de aquecedor	Aquecedor cerâmico com revestimento SS304
10	Material de calibração	Latão H65 e esmaltes de brilho
11	Dispositivo de tubulação	Dispositivo de arrefecimento por água forte na frente do calibrador

4 Tanque de vácuo em 6.000 mm

Nome das peças

Especificações

Descrição

1	Vazio Tanque	Materiais	Acero inoxidável 304
		Duração	6000 mm
		Altura do centro	1000 mm
		Dia. alcance	1 - 6 polegadas
		Número de tubos	1 tubo
		Potência do motor móvel	00,75 kW
		Distância de movimento dianteira e traseira	700 mm
		Ajuste para cima e para baixo	100 mm
		Ajuste esquerdo e direito	50 mm
		Cobertura na parte superior	Liga de alumínio
2	Sistema de pulverização com bocal	Número de bocas	170 peças
		Números de tubos de pulverização de água	4 peças
		Tipo de bocal	Refrigeração intensiva atomizada
		Fusão oral	G1
		Suportador de tubos	Suportador de engrenagem fixa
3	Controle da temperatura e do nível da água	Controle da temperatura da água	Controle automático da válvula
		Controle do nível da água	Sistema de circuito fechado de bola flutuante
		Segurança sob pressão	Válvula de segurança instalada

4	Filtro de água	Filtro	1 conjunto em G2?? com passagem por via
		Limpe o filtro	Por conduta de passagem para limpeza do filtro
		Ciclone de vácuo	Sim, com ele.
		Função de silenciamento	Dispositivo silenciador
5	Bomba de vácuo	Potência do motor da bomba de vácuo	4 kW x 1 conjunto
		Tipo de bomba	Tecnologia de placas redondas da Siemens
		Outros	Baixo ruído
		Garrafa de sucção a vácuo	Dois portões em cada lado do tanque
6	Bomba de água	Tamanho do tubo de entrada de água	G1
		Tamanho do tubo de saída de água	G2
		Potência do motor da bomba de água	5.5 kw x 1 conjunto

6 Tiragem com três garras

Linha de produção de tubos de PVC de 1-6 polegadas com extrusora de parafuso duplo cônica HYZS65/132 com motor de 45kw e potência de 420kg/h 6

Especificações	Descrição
Diâmetro do tubo	1 - 6 polegadas
Altura do centro	1000 mm
Número de lagartas	3 garras
Distribuição das lagartas	Triangularmente distribuídos uniformemente
Controle das lagartas superiores	Controlado por cilindro de cada lado da cadeia
Número da garrafa	4 peças
Controle das lagartas de fundo	Acionamento por motor para cima para baixo
Método de condução	Acionados por blocos de borracha
Largura do bloco de borracha	74 mm
Comprimento de tração efetivo	1800 mm
Velocidade de condução	1.2-12 m/min
Caixa de engrenagens	Motor com caixa de engrenagens helicoidal forte
Tipo de motor	Motor padrão
Potência do motor	1.1 kw x 3 conjuntos
Força de tração	20,000 N
Sistema de medição	Por codificador
Modo de regulação	Pneumático
Pressão no tubo	De potência não superior a 50 W
Posição da lagarta para baixo	Fixado
Pressão do ar	0.4-0.6Mpa

7Planeta ctotalcom camuflagem

Especificações	Descrição
Intervalo de diâmetro do tubo	1 - 6 polegadas
Espessura de corte	15 mm
Velocidade de corte	10 m/min
Forma da lâmina	Câmfering
Corta-se.	Planeta
Forma de alimentação	Máquinas hidráulicas
Câmbio de pinça	Alumínio
Modo de seguimento	Pneumático
Sistema de controlo	Sistema de controlo automático PLC

8 Stacker

Especificações	Descrição
Tabela inclinável	De potência não superior a 1000 W
Duração nominal	4-5 mtrs
Tamanhos dos tubos	1 - 6 polegadas
Material do para-choque de tropeço	MS aço estrutural rígido

Tags：

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Obtenha o melhor preço

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

Obtenha o melhor preço

Vídeo

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

Obtenha o melhor preço

Vídeo

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Obtenha o melhor preço

Vídeo

10-38mm pó de PVC macio em extrusora máquina de mangueira de tubos de jardim transparente por novo projetado extrusor de paralelo de parafuso duplo

Obtenha o melhor preço

Linha de produção de tubos de PVC de alta velocidade e eficiência 3''- 6'' com extrusora de parafuso duplo cônico HYZS80/156

Obtenha o melhor preço

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor

Obtenha o melhor preço

Envie a sua consulta directamente para nós

Linha de produção de tubos de PVC de 1-6 polegadas com extrusora de parafuso duplo cônica HYZS65/132 com motor de 45kw e potência de 420kg/h

Linha de produção de tubos de PVC de 1 a 6 polegadas

Linha de produção de tubos de PVC de 420 kg/h

Linha de produção de tubos PVC de 6 polegadas

Linha de produção de tubos de PVC de 1 a 6 polegadas

Linha de produção de tubos de PVC de 420 kg/h

Linha de produção de tubos PVC de 6 polegadas

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

Linha da extrusão da tubulação de OD315mm

Linha da extrusão da tubulação de OD160mm

Máquina do fabricante da tubulação do pvc de OD200mm

Máquina de mangueira reforçada com fibra de PVC de 10-38 mm Duas camadas de PVC macio e uma camada de fibra

20 - tubulação ondulada de 63mm que faz a máquina/máquina ondulada da tubulação/máquina ondulada da extrusão da tubulação

Linha de extrusão de tubos corrugados de parede dupla HYPET personalizável 200-600 mm com serviço de instalação de engenheiros

PVC flexível tubo macio tubo de jardim transparente 10-38mm linha de produção máquina de extrusão com SJ75/30 extrusora

10-38mm/0.5-2inch Fibra Trenzado PVC Pipe Machine Garden Hose Soft PVC Pipe Linha de extrusão

10-38mm pó de PVC macio em extrusora máquina de mangueira de tubos de jardim transparente por novo projetado extrusor de paralelo de parafuso duplo

Linha de produção de tubos de PVC de alta velocidade e eficiência 3''- 6'' com extrusora de parafuso duplo cônico HYZS80/156

20-63/110/160/250mm Máquina de fabricação de tubos de PVC de estação única Linha de produção Alta produção Vida útil mais longa Consumo menor
